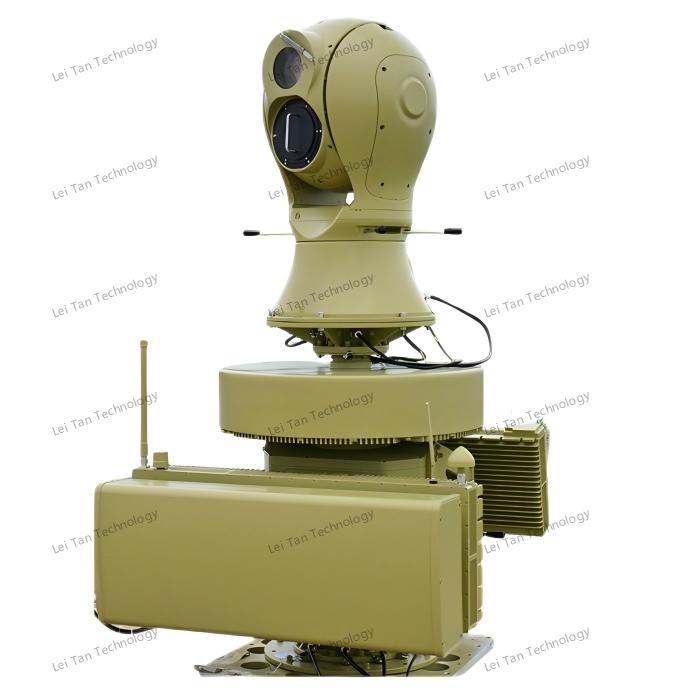

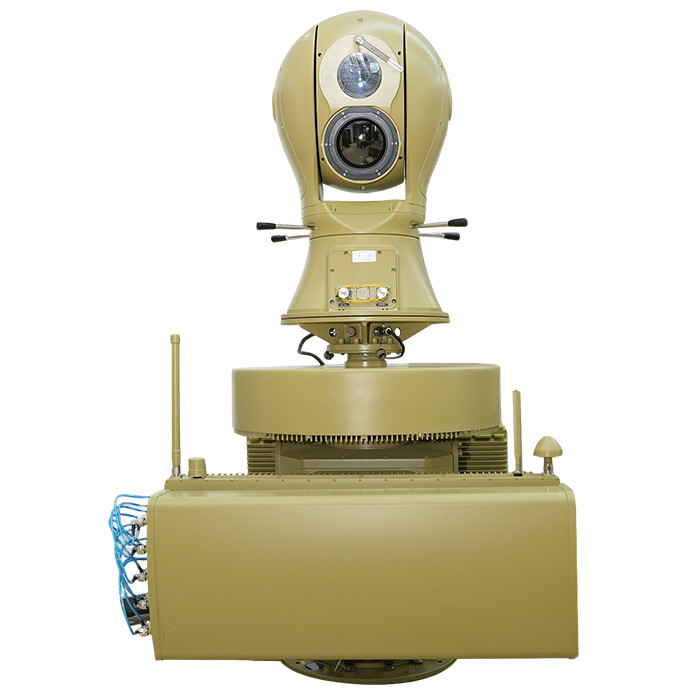

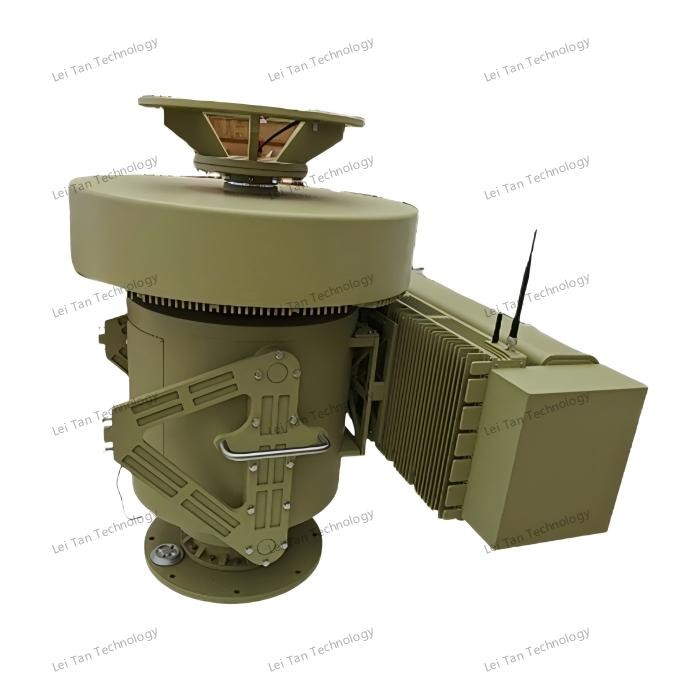

Πολλαπλός αισθητήρας για την προστασία από όλα τα μέρη Ράδαρ Αμυντικό σύστημα Προστασία κρίσιμων ζωνών
ⅠΠεριγραφή του προϊόντος
Το σύστημα πολλαπλών αισθητήρων για αμυντική ραντάρ ολικής προστασίας είναι μια προηγμένη, ολοκληρωμένη λύση ασφαλείας που έχει σχεδιαστεί για την προστασία κρίσιμων ζωνών με απαράμιλλη ακρίβεια και αξιοπιστία.Χρησιμοποιώντας την προηγμένη τεχνολογία ραντάρ σε συνδυασμό με τη σύντηξη πολλών αισθητήρων, το σύστημα αυτό παρέχει ολοκληρωμένες δυνατότητες ανίχνευσης, παρακολούθησης και αξιολόγησης απειλών.
Ⅱ. Χαρακτηριστικά του προϊόντος
1Πολυαισθητηριακή τεχνολογία σύντηξης.
Συνδυάζει ραντάρ, θερμική απεικόνιση, οπτικές κάμερες και ανάλυση AI για ανώτερη ακρίβεια ανίχνευσης.Μειώνει τους ψευδείς συναγερμούς μέσω της διασταυρούμενης επαλήθευσης από πολλούς αισθητήρες.
2. 360 μοίρες κάλυψη παρακολούθησης
Η σάρωση με ραντάρ διασφαλίζει ότι δεν υπάρχουν τυφλά σημεία σε κρίσιμες ζώνες.Προσαρμόσιμη εμβέλεια ανίχνευσης και ευαισθησία για προσαρμοσμένες περιμέτρους ασφαλείας.
3. Επικεφαλής αναγνώριση απειλών
Οι αλγόριθμοι μηχανικής μάθησης ταξινομούν και δίνουν προτεραιότητα στις απειλές (π.χ. drones, οχήματα, προσωπικό).Αυτοματοποιημένες ειδοποιήσεις με παρακολούθηση σε πραγματικό χρόνο και προβλέψιμη ανάλυση.
4Όλες οι καιρικές συνθήκες λειτουργία μέρα / νύχτα
Οι δυνατότητες θερμικής απεικόνισης και διείσδυσης ραντάρ εξασφαλίζουν λειτουργικότητα σε ομίχλη, βροχή, χιόνι και απόλυτο σκοτάδι.
5. Μοντυλικό σχεδιασμό με κλίμακα
Εύκολη επέκταση με πρόσθετους αισθητήρες ή ενσωμάτωση σε υπάρχοντα δίκτυα ασφαλείας.Υποστηρίζει τηλεπαρακολούθηση και κεντρικό έλεγχο.
6Γρήγορη ανάπτυξη χαμηλή συντήρηση
Ελαφριά, ανθεκτική κατασκευή για γρήγορη εγκατάσταση σε διάφορα περιβάλλοντα.Τα χαρακτηριστικά αυτοδιάγνωσης ελαχιστοποιούν τον χρόνο στάσης και το κόστος συντήρησης.
Ⅲ. Λειτουργίες προϊόντος
1Δυναμική ανίχνευση στόχου
Ανίχνευση από ραντάρ: Σκανάρει συνεχώς το περιβάλλον για να ανιχνεύσει κινούμενα αντικείμενα σε καθορισμένη περιοχή.Ακολούθηση πολλαπλών στόχων: Ταυτόχρονα εντοπίζει πολλαπλές απειλές με ανάλυση τροχιάς σε πραγματικό χρόνο.
2. Ευφυής ταξινόμηση απειλών
Ταυτοποίηση με βάση την τεχνητή νοημοσύνη: Διακρίσεις μεταξύ ανθρώπων, οχημάτων, drones και ζώων.Αξιολόγηση κινδύνου: Αναθέτει επίπεδα απειλής με βάση την ταχύτητα, το μέγεθος και τα πρότυπα κίνησης.
3Αυτοματοποιημένη ενσωμάτωση ανταπόκρισης συναγερμού
Άμεσες ειδοποιήσεις: Ενημερώνει το προσωπικό ασφαλείας μέσω οπτικών/ακουστικών συναγερμών ή κινητών ειδοποιήσεων.Ενσωμάτωση με αντιμέτρα: Μπορεί να ενεργοποιήσει αυτοματοποιημένους μηχανισμούς άμυνας (απασχόληση, φραγμοί).
4. Πολυαισθητηριακή σύντηξη δεδομένων.
Διασταυρούμενη επαλήθευση: Συνδυάζει δεδομένα ραντάρ, θερμικών και οπτικών για την εξάλειψη ψευδώς θετικών.Βελτιωμένη επίγνωση κατάστασης: Επικάπτει δεδομένα απειλής σε ψηφιακό χάρτη για παρακολούθηση σε πραγματικό χρόνο.
5. Απομακρυσμένη παρακολούθηση
Διαχείριση με βάση το σύννεφο: Πρόσβαση σε ζωντανές ροές και ελέγχους συστήματος από οποιαδήποτε εξουσιοδοτημένη συσκευή.Προσαρμόσιμα πίνακα ελέγχου:Δείχνει κρίσιμες μετρήσεις και ειδοποιήσεις με βάση τις προτιμήσεις του χρήστη.
6. Προσαρμοστικές λειτουργίες σάρωσης
Προσαρμόσιμη εμβέλεια ανίχνευσης:Διαμορφώσιμη για παρακολούθηση μικρής, μεσαίας ή μεγάλης απόστασης.Ζώνες εστίασης: Δίνει προτεραιότητα στην σάρωση σε περιοχές υψηλού κινδύνου, διατηρώντας τη γενική κάλυψη περιμέτρου.
7. Καταγραφή δεδομένων Εγκληματολογική ανάλυση
Καταγραφή γεγονότων: Αποθηκεύει αρχεία καταγραφής ανίχνευσης, βίντεο και απαντήσεις του συστήματος για αναθεώρηση μετά το περιστατικό.Εγκληματολογική αναπαραγωγή: Επιτρέπει την ανοικοδόμηση παραβιάσεων ασφαλείας για έρευνα.
Ⅳ. Παράμετρος προϊόντος
| Λειτουργικοί δείκτες |
| Τυπική διαμόρφωση |
UAD-XTF-PZGLE05 (ραντάρ, φάσμα, ηλεκτρο-οπτική, παρεμβολή, εξαπάτηση, ελεγκτής και λογισμικό διαχείρισης) |
| Απόσταση ανίχνευσης |
≥5KM |
| Διάταξη συχνοτήτων ανίχνευσης |
70 MHz έως 6000 MHz, Σημείωση: Άλλες ζώνες συχνοτήτων μπορούν να προσαρμοστούν |
| Εξαπατητική συχνότητα |
GPS/GALILEO/GLONASS/Beidou |
| Απατηλή απόσταση |
≥1KM |
| Διάταξη συχνότητας παρεμβολών |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| παραμέτρους ραντάρ |
Οι λεπτομερείς παραμέτροι παρατίθενται κατωτέρω: Παραμέτρους απόδοσης της μονάδας ραντάρ |
| οπτοηλεκτρονικές παραμέτρους |
Φωτοβολταϊκές παραμέτρους Οι λεπτομερείς παραμέτροι παρατίθενται στον παρακάτω πίνακα *4 Παραμέτρους απόδοσης φωτοβολταϊκών συστατικών |
| Μηχανικοί δείκτες |
| αντίσταση στον άνεμο |
10 δυνατός άνεμος |
| Θερμοκρασία λειτουργίας |
-40°C55°C |
| Θέρμανση αποθήκευσης |
-45°C65°C |
| βαθμολογία προστασίας |
IP65 |
| Υγρασία λειτουργίας |
≤95% |
| διεπαφή δεδομένων |
RJ45 |
| θύρα τροφοδοσίας |
Τεχνολογία:
Δύναμη: ≤550W (τρόπος ανίχνευσης), ≤1950W (τρόπος αντιμέτρησης) |
| βάρος |
250 κιλά |
| Μέγεθος |
850mmx850mmx1700mm |
| Χαρακτηριστικά πλατφόρμας |
Λευκή και μαύρη λίστα, ανίχνευση σε πραγματικό χρόνο, οπτική παρακολούθηση, αυτόματα μέτρα, χειροκίνητα μέτρα, χάρτης GIS. |
| Παράμετροι δείκτη ενότητας ανίχνευσης φάσματος |
| Διάταξη συχνοτήτων ανίχνευσης |
20MHz-6GHz |
| Ράδιο ανίχνευσης |
≥ 5 χλμ. |
| Προσδιορίστε την απόσταση ακτίνας |
≥ 5 χιλιόμετρα, μπορεί να αναγνωρίσει ορισμένες μάρκες και μοντέλα drones |
| Γωνία ανίχνευσης |
360° |
| Λάθος ακρίβειας γωνιακής μέτρησης (αρθρώς μέσου τετραγωνίου) |
Απόσταση 5 km ή μεγαλύτερη ≤ 1° |
| Ελάχιστο ύψος ανίχνευσης |
<0m |
| Παράμετροι δείκτη μονάδας παρεμβολής |
| Διάταξη συχνότητας παρεμβολών |
5900-6200MHz |
| 5600-5950MHz |
| 5100-5350 MHz |
| 4850-5100MHz |
| 2280-2540MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050MHz |
| 720-950MHz |
| 410-520MHz |
| θύρα τροφοδοσίας |
50W |
| Απόσταση παρεμβολής |
3 χλμ. |
| Παράμετροι της μονάδας ραντάρ |
| Σύστημα εργασίας |
Σύστημα φάσης συστοιχίας (καταγραφή αζίμουθ+καταγραφή φάσης ανύψωσης) |
| Δραστηριακή ζώνη συχνοτήτων |
Xband |
| Αποτελεσματική ισχύς ανίχνευσης |
≥ 5,0KM (UAV) |
| ≥ 8,0KM ((Πέζοι) |
| ≥ 10,0KM (οχήματα) |
| ≥5,0KM ((βάρκες) |
| Ανίχνευση ταχύτητας |
0.5m/s-83m/s |
| Ακριβότητα αζιμούθ |
≤0,3° (αναζήτηση) |
| Ακριβότητα κλίμακας |
≤1,0° (αναζήτηση) ≤0,5° (παράδρομος) |
| Ποσοστό δεδομένων |
≤ 5s/κύκλος |
| Παράμετροι δείκτη οπτοηλεκτρονικού μοντέλου |
| Απόσταση λειτουργίας |
Σε περίπτωση ατμοσφαιρικής ορατότητας ≥ 20 km, υγρασίας ≤ 50% RH και διαφοράς θερμοκρασίας> 6K, απόσταση ανίχνευσης ορατού φωτός ≥ 5000m, απόσταση εντοπισμού ≥ 4000m, απόσταση αναγνώρισης ≥ 3000m για 0.3m × 0.3m στόχοι μη επανδρωμένων αεροσκαφών· απόσταση ανίχνευσης θερμικής απεικόνισης ≥ 1500m, απόσταση εντοπισμού ≥ 1000m, απόσταση αναγνώρισης ≥ 1000m |
| Θερμική απεικόνιση υπέρυθρου |
Ανιχνευτής: Μη ψυγμένο εστιακό επίπεδο υπερύθρων οξειδίου βαναδίου (VOx)
Φασματικό εύρος: 8 μm έως 14 μm
Ανάλυση: 640×512
NETD: να είναι καλύτερα από 30mK
Σκοπός εστίασης φακού: 31 έως 155mm, 5x συνεχής οπτική ζουμ φακού
Έλεγχος φακού: ηλεκτρική ζουμ, χειροκίνητη/αυτόματη εστίαση
Βελτίωση εικόνας: τεχνολογία SDE ψηφιακής βελτίωσης λεπτομερειών εικόνας
Ψευδοχρώματα πολικότητας: Θερμικό μαύρο, θερμικό λευκό και πολλαπλές ψευδοχρώσεις διαθέσιμες
Προσαρμογή εικόνας: φωτεινότητα, αντίθεση, διόρθωση γάμμα
Μορφή κωδικοποίησης: H.264/H.265/MJPEG
Υποστηρίζει ισχυρή λειτουργία προστασίας από το φως |
| Ορατό φως υψηλής ευκρίνειας |
Αισθητήρας:1/1.8 "επίπεδα στόχου CMOS βαθμού αστρικού φωτός, μετατροπή ICR χρώματος σε μαύρο
Ανάλυση: 2688×1520
Φωτισμός: Χρώμα: 0,002 Lux; Μαύρο και λευκό: 0,0002 Lux
Μορφές κωδικοποίησης: H.264/H.265/MJPEG
Βελτίωση εικόνας: Υποστηρίζει ευρύ δυναμικό εύρος, ισχυρή καταστολή φωτός, ηλεκτρονική σταθεροποίηση εικόνας, 3D ψηφιακή μείωση θορύβου και αυτόματη ισορροπία λευκού
Φωκό μήκος: 12,5 ̊775mm ηλεκτρικός φακός μεζέωσης υψηλής ευκρίνειας
Αποκατάσταση: Υποστηρίζει τόσο την οπτική όσο και την ηλεκτρονική αποκατάσταση |
| Λειτουργία παρακολούθησης |
1. Μέθοδος παρακολούθησης: Ενσωματωμένη παρακολούθηση υλικού στο μπροστινό άκρο
2Τρόπος παρακολούθησης: χειροκίνητη, αυτόματη παρακολούθηση, υποστήριξη σύνδεσης ραντάρ
3. Επικοινωνία με βίντεο: ψηφιακή ανάλυση υψηλής ευκρίνειας με ορατό φως/ψηφιακή υπέρυθρη ανάλυση βίντεο
4Λειτουργία παρακολούθησης: Ενσωματωμένο σε πολλαπλούς αλγόριθμους παρακολούθησης, υποστηρίζει ανίχνευση πολλαπλών στόχων, αυτόματη λήψη, αυτόματη ζουμ κατά τη διάρκεια της παρακολούθησης, εμφάνιση σε πραγματικό χρόνο της τροχιάς στόχου,αντιεπαναληπτική απόκλειση, κλπ. Οδηγός και αυτόματη παρακολούθηση, υποστήριξη παρακολούθησης ραντάρ σύνδεσης, υποστήριξη αναγνώρισης στόχου κατά τη διάρκεια της διαδικασίας παρακολούθησης, υποστήριξη αναγνώρισης και παρακολούθησης,Υποστήριξη προσαρμοστικής παρακολούθησης της πύλης αέρα, και το μέγεθος του κιβωτίου παρακολούθησης μπορεί να προσαρμοστεί ανάλογα με το μέγεθος στόχου.
Επισκόπηση παρακολούθησης: εξοπλισμένη με οθόνη εντοπισμού στόχου, η θέση του στόχου μπορεί να ρυθμιστεί αυθαίρετα, υποστηρίζοντας οθόνη μεγέθυνσης 2, 4 και 8x |
| Ανάλυση |
1Ενσωματωμένο σε 16Tops επεξεργαστή υπολογιστικής ισχύος.
2Μέθοδος εφαρμογής: ενσωματωμένη έξυπνη μονάδα ανάλυσης front-end
3. Ανίχνευση μη φυσιολογικής συμπεριφοράς: υποστηρίζει την αναγνώριση στόχου. Υποστηρίζει την περιφερειακή ανίχνευση διείσδυσης, την ανίχνευση διασυνοριακής διείσδυσης, την ανίχνευση κίνησης κλπ.
Αναγνώριση ταξινόμησης: υποστηρίζει την αναγνώριση ταξινόμησης στόχων όπως άνθρωποι, αυτοκίνητα, drones, πτηνά κλπ. (απαιτεί βοήθεια του πελάτη για την παροχή συνόλων δεδομένων) |
| Βελτίωση της λειτουργίας |
1. Διαχείριση υγείας: Υποστηρίζει την ισχύ για αυτο-δοκιμασία, αναζήτηση κατάστασης και ανατροφοδότηση κώδικα σφάλματος, και υποστηρίζει αναζητήσεις υγείας υλικού όπως ορατό φως, εξαρτήματα θερμικής απεικόνισης,κινητήρες οριζόντιας στάθμης, θερμοκρασία τσιπ και χρόνος λειτουργίας
2. Επιστροφή δεδομένων: Διαθέτει λειτουργίες ανατροφοδότησης και θέσης σε πραγματικό χρόνο / ερωτήσεων για τη γωνία θέασης πεδίου φακού, τη μεγέθυνση, την τιμή ZOOM / FOCUS και τη γωνία στροφήματος,και υποστηρίζει λειτουργίες αναζήτησης/ανάδρασης σε πραγματικό χρόνο και τοποθέτησης για οριζόντιες γωνίες και γωνίες γωνίας
Αναβάθμιση και συντήρηση: μπορεί να επανεκκινηθεί εξ αποστάσεως, λειτουργία απομακρυσμένης αναβάθμισης, βολική για συντήρηση συστήματος |
| Παραμέτροι δείκτη της μονάδας στρογγυλοειδούς σέρβο |
| Πλακέτο μεμονωμένου άξονα |
1- Γωνία περιστροφής του δίσκου: συνεχής περιστροφή σε αζιμούθ N × 360 °
2Μέγιστη ταχύτητα αζιμούθου: ≥ 130 °/s
3Ελάχιστη ταχύτητα αζιμούθου: ≤ 0,1 °/s
4Μέγιστη επιτάχυνση αζιμούθου: ≥ 90 °/s2
5Ακριβότητα προσανατολισμού: ≤ 0,1 °
6Ο ελάχιστος χρόνος απόκρισης σταθερής σηματοδότησης: ≤ 2 δευτερόλεπτα (σταθερός από 0 ° έως 90 °)
Πεδίο ρύθμισης του διαστήματος διαστολής: τουλάχιστον -25 ° έως 10 ° |
VI:Τα χαρακτηριστικά του προϊόντος
|
Επικεφαλήςαγωγόςχαρακτηριστικά
|
Το σύστημα αντι-drone Hai Dong Qing μπορεί να παρακολουθεί και να παρακολουθεί τις κινήσεις των drones σε πραγματικό χρόνο.Το σύστημα μπορεί γρήγορα να εντοπίσει και να αιχμαλωτίσει τους στόχους των drones., λαμβάνοντας την τοποθεσία, την ταχύτητα και την τροχιά πτήσης τους σε πραγματικό χρόνο.
|
|
Αναστολή και εξαπάτηση
|
Το σύστημα έχει ισχυρές δυνατότητες παρεμβολής και παραπλάνησης.ή να επιστρέψει στη βάση.Σε κατάσταση εξαπάτησης, το σύστημα χρησιμοποιεί τεχνολογία GNSS spoofing για να καθοδηγήσει τα drones από την προβλεπόμενη πορεία πτήσης τους, μακριά από τις περιοχές περιορισμού και πυρήνα.
|
|
Ανάλυση καταστάσεων και λήψη αποφάσεων
|
Το σύστημα Hai Dong Qing κατά των μη επανδρωμένων αεροσκαφών μπορεί να αναλύσει την κατάσταση ανιχνευμένων απειλών από μη επανδρωμένα αεροσκάφη και να παρέχει στους χρήστες υποστήριξη για τη λήψη αποφάσεων.Το σύστημα αξιολογεί γρήγορα το επίπεδο απειλής από τα drones χρησιμοποιώντας δεδομένα σε πραγματικό χρόνο που λαμβάνονται από το ραντάρ, οπτικούς αισθητήρες και ηλεκτρονικό εξοπλισμό αναγνώρισης, σε συνδυασμό με προκαθορισμένα μοντέλα αξιολόγησης απειλών, και προσφέρει αντίστοιχες συστάσεις αντιμετώπισης στους χρήστες.
|
|
Συντονισμένη ανταπόκριση σε πολλά επίπεδα
|
Το σύστημα υποστηρίζει τρόπους διάθεσης διασύνδεσης τριών επιπέδων και δύο επιπέδων που περιλαμβάνουν τεχνολογίες ραντάρ, φάσματος και ηλεκτρο-οπτικής.ανίχνευση φάσματος, και η ηλεκτρο-οπτική παρακολούθηση συνεργάζονται για να παρέχουν ολοκληρωμένη παρακολούθηση και παρακολούθηση των drones, προσαρμόζοντας αυτόματα τις στρατηγικές παρεμβολής ή εξαπάτησης με βάση τα επίπεδα απειλής.Σε κατάσταση διασύνδεσης δύο επιπέδων, οι χρήστες μπορούν να επιλέξουν συνδυασμούς ραντάρ με φάσμα, ραντάρ με ηλεκτρο-οπτικό,ή το φάσμα με ηλεκτρο-οπτική με βάση τις πραγματικές καταστάσεις για την ευέλικτη αντιμετώπιση των απειλών από drones σε διαφορετικά σενάρια.
|
|
περιφερειακή προστασία
|
Το σύστημα Hai Dong Qing μπορεί να προστατεύσει αποτελεσματικά μεγάλες περιοχές.Η εκτεταμένη κάλυψή του και οι ισχυρές δυνατότητες παρακολούθησης και παρεμβολής του επιτρέπουν να παρέχει ολοκληρωμένη παρακολούθηση των ζωνών συναγερμού και των βασικών περιοχών., διασφαλίζοντας ότι οι κρίσιμες περιοχές παραμένουν ασφαλείς από τις απειλές των drones.
|
