Σύστημα ραντάρ κατά των μη επανδρωμένων αεροσκαφών σε απόσταση 3 χλμ.

1
MOQ
Σύστημα ραντάρ κατά των μη επανδρωμένων αεροσκαφών σε απόσταση 3 χλμ.
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Σύστημα άμυνας ραντάρ: Τεχνολογία παρεμβολής ραδιοφώνου με τη χρήση GNSS
Βάρος: Διαφέρει ανάλογα με το μοντέλο
Συμφωνία: Μπορεί να ενσωματωθεί με άλλα συστήματα άμυνας.
Μέγεθος: Διαφέρει ανάλογα με το μοντέλο
Τύπος: Αμυντικό σύστημα
Τεχνολογία: Ράδαρ
Χρόνος απόκρισης: Αμέσως.
Εύρος ανίχνευσης: Μέχρι 500 χιλιόμετρα
Επισημαίνω:

Ραδιοαπαραγωγικό σύστημα αντιδρόμου

,

Σύστημα ραντάρ κατά των μη επανδρωμένων αεροσκαφών σε ακτίνα 3 χλμ.

,

Σύστημα ραντάρ ανίχνευσης μη επανδρωμένων αεροσκαφών Μέσα σε 3 χιλιόμετρα

Βασικές πληροφορίες
Μάρκα: LeiTan
Αριθμό μοντέλου: LTSR-HDQ
Πληρωμής & Αποστολής Όροι
Όροι πληρωμής: Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram
Περιγραφή προϊόντων

GNSS Spoofing Radio Jamming Tech Radar Αμυντικό Σύστημα Διαταράσσει Drones Μέσα σε 3 χλμ.



ⅠΠεριγραφή του προϊόντος



Το σύστημα αμυντικής ραντάρ GNSS Spoofing Radio Jamming Tech είναι μια προηγμένη λύση κατά των μη επανδρωμένων αεροσκαφών που έχει σχεδιαστεί για να ανιχνεύει, να εντοπίζει και να εξουδετερώνει μη επανδρωμένα αεροσκάφη σε ακτίνα 3 χιλιομέτρων.Χρησιμοποίηση προηγμένων τεχνολογιών GNSS (Global Navigation Satellite System) για την παραποίηση και την παρεμβολή ραδιοσυχνοτήτων (RF), αυτό το σύστημα παρέχει μια ισχυρή άμυνα ενάντια σε αλήτες drones, εξασφαλίζοντας την ασφάλεια για την κρίσιμη υποδομή, στρατιωτικές εγκαταστάσεις, κυβερνητικές εγκαταστάσεις, και δημόσιες εκδηλώσεις.



Ⅱ. Χαρακτηριστικά του προϊόντος



1Πολυεπίπεδη άμυνα με μη επανδρωμένα



Συνδυάζει GNSS spoofing, RF jamming και ανίχνευση ραντάρ για ολοκληρωμένη εξουδετέρωση των drones.Διαταράσσει τα σήματα GPS, GLONASS, Galileo, και BeiDou για να μπερδέψει την πλοήγηση των drones.



2Η κάλυψη μεγάλης εμβέλειας (έως 3 χλμ.)



Αποτελεσματικό ενάντια σε μη επανδρωμένα αεροσκάφη σε ακτίνα 3 χιλιομέτρων, παρέχοντας προστασία ευρείας περιοχής.Προσαρμόσιμες ρυθμίσεις ισχύος για διαφορετικές λειτουργικές ανάγκες.



3. Ανίχνευση ανίχνευσης με AI



Τα ραντάρ και οι αισθητήρες RF ανιχνεύουν τα drones σε πραγματικό χρόνο.Οι αλγόριθμοι μηχανικής μάθησης ταξινομούν τους τύπους των drones και αξιολογούν τα επίπεδα απειλής.



4. Αυτοματοποιημένοι τρόποι χειροκίνητης λειτουργίας



Πλήρως αυτόματη λειτουργία για άμεση απάντηση σε απειλές από drones.Τρόπος χειροκίνητου ελέγχου για ακριβή στόχευση και επιλεκτική παρεμβολή.



5. Μεταφορτωτό Εύκολο στη χρήση



Η μοντελοποιημένη σχεδίαση επιτρέπει την ταχεία ανάπτυξη σε σταθερές ή κινητές εγκαταστάσεις.Δοκιμαστική συσκευή



6Ασφάλεια νομικής συμμόρφωσης



Λειτουργεί μέσα στις εξουσιοδοτημένες ζώνες συχνοτήτων για να αποφύγει παρεμβολές στις νόμιμες επικοινωνίες.

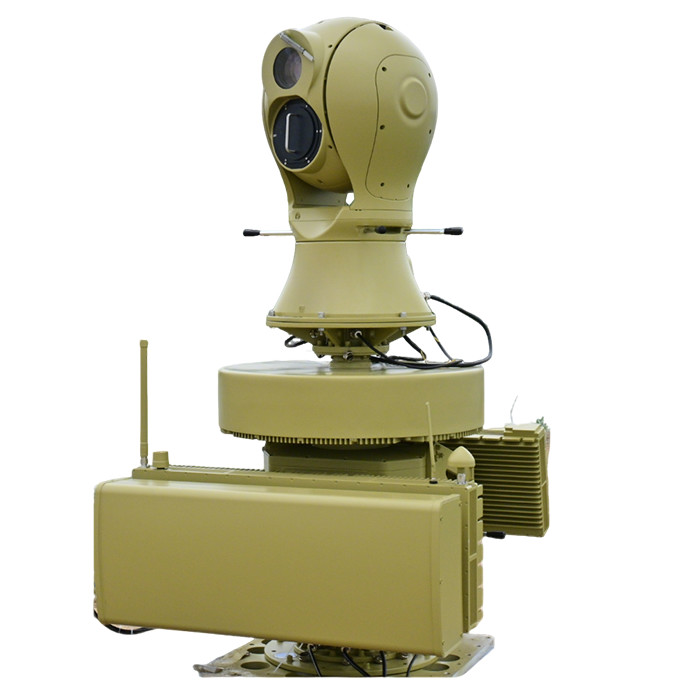

 Σύστημα ραντάρ κατά των μη επανδρωμένων αεροσκαφών σε απόσταση 3 χλμ. 0

Ⅲ. Λειτουργίες προϊόντος



1. GNSS Spoofing (ψευδείς σήματα GPS)



Δημιουργεί ψεύτικα δορυφορικά σήματα για να παραπλανήσει τα συστήματα πλοήγησης των μη επανδρωμένων.Προκαλεί τα drones να αποκλίνουν από την προοριζόμενη πορεία τους, να χάσουν τη θέση τους ή να προσγειωθούν με ασφάλεια.



2. Ραδιοσυχνότητες (RF) παρεμβολές



Μπλοκ 2,4GHz, 5,8GHz, 433MHz, 915MHz, και άλλες κοινές συχνότητες ελέγχου drones.Διαταράσσει το τηλεχειριστήριο, τη μετάδοση βίντεο και τα δεδομένα τηλεμετρίας.



3Παρακολούθηση ανίχνευσης ραντάρ.



Η τρισδιάστατη ανίχνευση ραντάρ ανιχνεύει drones σε μεγάλες αποστάσεις.Η παρακολούθηση σε πραγματικό χρόνο παρέχει πρόβλεψη τροχιάς και εκτίμηση απειλής.



4Πολλαπλή εξουδετέρωση Drone.



Είναι ικανή να αντιμετωπίσει τις επιθέσεις των μη επανδρωμένων με ταυτόχρονη παρεμβολή σε πολλά σήματα.



5Χρήστης φιλική διεπαφή



Πίνακας ελέγχου με οθόνη αφής για εύκολη λειτουργία.Προειδοποιεί ειδοποιήσεις για ανιχνευμένες απειλές από drones.



6. Ανάλυση καταγραφής δεδομένων



Καταγράφει εισβολές με drones για ανάλυση μετά την αποστολή.Υποστηρίζει την αναγνώριση προτύπων απειλής για βελτιωμένη μελλοντική άμυνα.

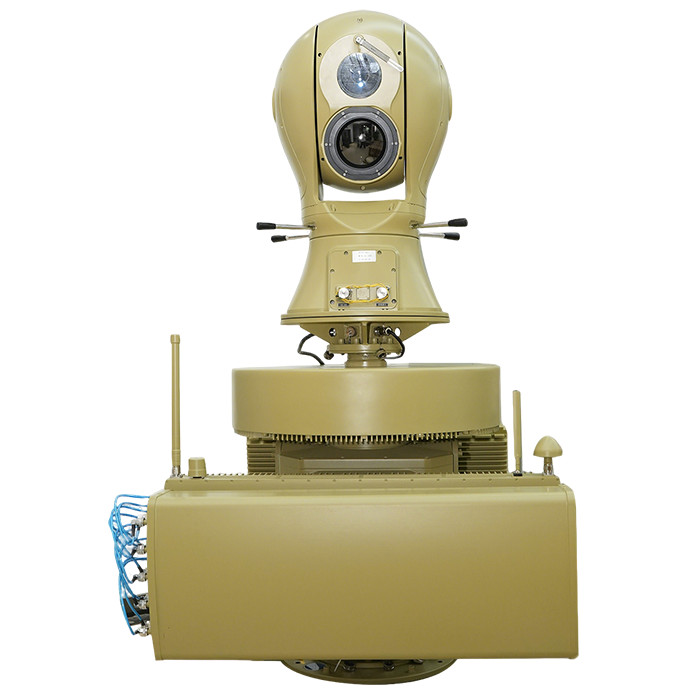

 Σύστημα ραντάρ κατά των μη επανδρωμένων αεροσκαφών σε απόσταση 3 χλμ. 1

Ⅳ. Παραμέτρους προϊόντος



Λειτουργικοί δείκτες

Τυπική διαμόρφωση

UAD-XTF-PZGLE05 (ραντάρ, φάσμα, ηλεκτρο-οπτική, παρεμβολή, εξαπάτηση, ελεγκτής και λογισμικό διαχείρισης)

Απόσταση ανίχνευσης

≥5KM

Διάταξη συχνοτήτων ανίχνευσης

70 MHz έως 6000 MHz, Σημείωση: Άλλες ζώνες συχνοτήτων μπορούν να προσαρμοστούν

Εξαπατητική συχνότητα

GPS/GALILEO/GLONASS/Beidou

Απατηλή απόσταση

≥1KM

Διάταξη συχνότητας παρεμβολών

5900-6200 MHz/5600-5950 MHz/5100-5350 MHz

4850-5100MHz/2280-2540MHz/1750-2000MHz

1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz

παραμέτρους ραντάρ

Οι λεπτομερείς παραμέτροι παρατίθενται κατωτέρω: Παραμέτρους απόδοσης της μονάδας ραντάρ

οπτοηλεκτρονικές παραμέτρους

Φωτοβολταϊκές παραμέτρους Οι λεπτομερείς παραμέτροι παρατίθενται στον παρακάτω πίνακα *4 Παραμέτρους απόδοσης φωτοβολταϊκών συστατικών

Μηχανικοί δείκτες

αντίσταση στον άνεμο

10 δυνατός άνεμος

Θερμοκρασία λειτουργίας

-40°C55°C

Θέρμανση αποθήκευσης

-45°C ∼65°C

βαθμολογία προστασίας

IP65

Υγρασία λειτουργίας

≤ 95%

διεπαφή δεδομένων

RJ45

θύρα τροφοδοσίας

Τεχνολογία:

Δύναμη: ≤550W (τρόπος ανίχνευσης), ≤1950W (τρόπος αντιμέτρησης)

βάρος

250 κιλά

Μέγεθος

850mmx850mmx1700mm

Χαρακτηριστικά πλατφόρμας

Λευκή και μαύρη λίστα, ανίχνευση σε πραγματικό χρόνο, οπτική παρακολούθηση, αυτόματα μέτρα, χειροκίνητα μέτρα, χάρτης GIS.

Παράμετροι δείκτη ενότητας ανίχνευσης φάσματος

Διάταξη συχνοτήτων ανίχνευσης

20MHz-6GHz

Ράδιο ανίχνευσης

≥ 5 χλμ.

Προσδιορίστε την απόσταση ακτίνας

≥ 5 χιλιόμετρα, μπορεί να αναγνωρίσει ορισμένες μάρκες και μοντέλα drones

Γωνία ανίχνευσης

360°

Λάθος ακρίβειας γωνιακής μέτρησης (αρθρώς μέσου τετραγωνίου)

Απόσταση 5 km ή μεγαλύτερη ≤ 1°

Ελάχιστο ύψος ανίχνευσης

<0m

Παράμετροι δείκτη μονάδας παρεμβολής

Διάταξη συχνότητας παρεμβολών

5900-6200MHz

5600-5950MHz

5100-5350 MHz

4850-5100MHz

2280-2540MHz

1750-2000MHz

1100-1400MHz

850-1050MHz

720-950MHz

410-520MHz

θύρα τροφοδοσίας

50W

Απόσταση παρεμβολής

3 χλμ.

Παράμετροι της μονάδας ραντάρ

Σύστημα εργασίας

Σύστημα φάσης συστοιχίας (καταγραφή αζίμουθ+καταγραφή φάσης ανύψωσης)

Δραστηριακή ζώνη συχνοτήτων

Xband

Αποτελεσματική ισχύς ανίχνευσης

≥ 5,0KM (UAV)

≥ 8,0KM ((Πέζοι)

≥ 10,0KM (οχήματα)

≥5,0KM ((βάρκες)

Ανίχνευση ταχύτητας

0.5m/s-83m/s

Ακριβότητα αζιμούθ

≤0,3° (αναζήτηση)

Ακριβότητα κλίμακας

≤1,0° (αναζήτηση) ≤0,5° (παράδρομος)

Ποσοστό δεδομένων

≤ 5s/κύκλος

Παράμετροι δείκτη οπτοηλεκτρονικού μοντέλου

Απόσταση λειτουργίας

Σε περίπτωση ατμοσφαιρικής ορατότητας ≥ 20 km, υγρασίας ≤ 50% RH και διαφοράς θερμοκρασίας> 6K, απόσταση ανίχνευσης ορατού φωτός ≥ 5000m, απόσταση εντοπισμού ≥ 4000m, απόσταση αναγνώρισης ≥ 3000m για 0.3m × 0.3m στόχοι μη επανδρωμένων αεροσκαφών· απόσταση ανίχνευσης θερμικής απεικόνισης ≥ 1500m, απόσταση εντοπισμού ≥ 1000m, απόσταση αναγνώρισης ≥ 1000m

Θερμική απεικόνιση υπέρυθρου

Ανιχνευτής: Μη ψυγμένο εστιακό επίπεδο υπερύθρων οξειδίου βαναδίου (VOx)

Φασματικό εύρος: 8 μm έως 14 μm

Ανάλυση: 640×512

NETD: να είναι καλύτερα από 30mK

Σκοπός εστίασης φακού: 31 έως 155mm, 5x συνεχής οπτική ζουμ φακού

Έλεγχος φακού: ηλεκτρική ζουμ, χειροκίνητη/αυτόματη εστίαση

Βελτίωση εικόνας: τεχνολογία SDE ψηφιακής βελτίωσης λεπτομερειών εικόνας

Ψευδοχρώματα πολικότητας: Θερμικό μαύρο, θερμικό λευκό και πολλαπλές ψευδοχρώσεις διαθέσιμες

Προσαρμογή εικόνας: φωτεινότητα, αντίθεση, διόρθωση γάμμα

Μορφή κωδικοποίησης: H.264/H.265/MJPEG

Υποστηρίζει ισχυρή λειτουργία προστασίας από το φως

Ορατό φως υψηλής ευκρίνειας

Αισθητήρας:1/1.8 "επίπεδα στόχου CMOS βαθμού αστρικού φωτός, μετατροπή ICR χρώματος σε μαύρο

Ανάλυση: 2688×1520

Φωτισμός: Χρώμα: 0,002 Lux; Μαύρο και λευκό: 0,0002 Lux

Μορφές κωδικοποίησης: H.264/H.265/MJPEG

Βελτίωση εικόνας: Υποστηρίζει ευρύ δυναμικό εύρος, ισχυρή καταστολή φωτός, ηλεκτρονική σταθεροποίηση εικόνας, 3D ψηφιακή μείωση θορύβου και αυτόματη ισορροπία λευκού

Φωκό μήκος: 12,5 ̊775mm ηλεκτρικός φακός μεζέωσης υψηλής ευκρίνειας

Αποκατάσταση: Υποστηρίζει τόσο την οπτική όσο και την ηλεκτρονική αποκατάσταση

Λειτουργία παρακολούθησης

1. Μέθοδος παρακολούθησης: Ενσωματωμένη παρακολούθηση υλικού στο μπροστινό άκρο

2Τρόπος παρακολούθησης: χειροκίνητη, αυτόματη παρακολούθηση, υποστήριξη σύνδεσης ραντάρ

3. Επικοινωνία με βίντεο: ψηφιακή ανάλυση υψηλής ευκρίνειας με ορατό φως/ψηφιακή υπέρυθρη ανάλυση βίντεο

4Λειτουργία παρακολούθησης: Ενσωματωμένο σε πολλαπλούς αλγόριθμους παρακολούθησης, υποστηρίζει ανίχνευση πολλαπλών στόχων, αυτόματη λήψη, αυτόματη ζουμ κατά τη διάρκεια της παρακολούθησης, εμφάνιση σε πραγματικό χρόνο της τροχιάς στόχου,αντιεπαναληπτική απόκλειση, κλπ. Οδηγός και αυτόματη παρακολούθηση, υποστήριξη παρακολούθησης ραντάρ σύνδεσης, υποστήριξη αναγνώρισης στόχου κατά τη διάρκεια της διαδικασίας παρακολούθησης, υποστήριξη αναγνώρισης και παρακολούθησης,Υποστήριξη προσαρμοστικής παρακολούθησης της πύλης αέρα, και το μέγεθος του κιβωτίου παρακολούθησης μπορεί να προσαρμοστεί ανάλογα με το μέγεθος στόχου.

Επισκόπηση παρακολούθησης: εξοπλισμένη με οθόνη εντοπισμού στόχου, η θέση του στόχου μπορεί να ρυθμιστεί αυθαίρετα, υποστηρίζοντας οθόνη μεγέθυνσης 2, 4 και 8x

Ανάλυση

1Ενσωματωμένο σε 16Tops επεξεργαστή υπολογιστικής ισχύος.

2Μέθοδος εφαρμογής: ενσωματωμένη έξυπνη μονάδα ανάλυσης front-end

3. Ανίχνευση μη φυσιολογικής συμπεριφοράς: υποστηρίζει την αναγνώριση στόχου. Υποστηρίζει την περιφερειακή ανίχνευση διείσδυσης, την ανίχνευση διασυνοριακής διείσδυσης, την ανίχνευση κίνησης κλπ.

Αναγνώριση ταξινόμησης: υποστηρίζει την αναγνώριση ταξινόμησης στόχων όπως άνθρωποι, αυτοκίνητα, drones, πτηνά κλπ. (απαιτεί βοήθεια του πελάτη για την παροχή συνόλων δεδομένων)

Βελτίωση της λειτουργίας

1. Διαχείριση υγείας: Υποστηρίζει την ισχύ για αυτο-δοκιμασία, αναζήτηση κατάστασης και ανατροφοδότηση κώδικα σφάλματος, και υποστηρίζει αναζητήσεις υγείας υλικού όπως ορατό φως, εξαρτήματα θερμικής απεικόνισης,κινητήρες οριζόντιας στάθμης, θερμοκρασία τσιπ και χρόνος λειτουργίας

2. Επιστροφή δεδομένων: Διαθέτει λειτουργίες ανατροφοδότησης και θέσης σε πραγματικό χρόνο / ερωτήσεων για τη γωνία θέασης πεδίου φακού, τη μεγέθυνση, την τιμή ZOOM / FOCUS και τη γωνία στροφήματος,και υποστηρίζει λειτουργίες αναζήτησης/ανάδρασης σε πραγματικό χρόνο και τοποθέτησης για οριζόντιες γωνίες και γωνίες γωνίας

Αναβάθμιση και συντήρηση: μπορεί να επανεκκινηθεί εξ αποστάσεως, λειτουργία απομακρυσμένης αναβάθμισης, βολική για συντήρηση συστήματος

Παραμέτροι δείκτη της μονάδας στρογγυλοειδούς σέρβο

Πλακέτο μεμονωμένου άξονα

1- Γωνία περιστροφής του δίσκου: συνεχής περιστροφή σε αζιμούθ N × 360 °

2Μέγιστη ταχύτητα αζιμούθου: ≥ 130 °/s

3Ελάχιστη ταχύτητα αζιμούθου: ≤ 0,1 °/s

4Μέγιστη επιτάχυνση αζιμούθου: ≥ 90 °/s2

5Ακριβότητα προσανατολισμού: ≤ 0,1 °

6Ο ελάχιστος χρόνος απόκρισης σταθερής σηματοδότησης: ≤ 2 δευτερόλεπτα (σταθερός από 0 ° έως 90 °)

Πεδίο ρύθμισης του διαστήματος διαστολής: τουλάχιστον -25 ° έως 10 °



VIΙδιαίτερες ιδιότητες του προϊόντος





Παρακολούθηση και παρακολούθηση σε πραγματικό χρόνο

Το σύστημα αντι-drone Hai Dong Qing μπορεί να παρακολουθεί και να παρακολουθεί τις κινήσεις των drones σε πραγματικό χρόνο.Το σύστημα μπορεί γρήγορα να εντοπίσει και να αιχμαλωτίσει τους στόχους των drones., λαμβάνοντας την τοποθεσία, την ταχύτητα και την τροχιά πτήσης τους σε πραγματικό χρόνο.

Αναστολή και εξαπάτηση

Το σύστημα έχει ισχυρές δυνατότητες παρεμβολής και παραπλάνησης.ή να επιστρέψει στη βάση.Σε κατάσταση εξαπάτησης, το σύστημα χρησιμοποιεί τεχνολογία GNSS spoofing για να καθοδηγήσει τα drones από την προβλεπόμενη πορεία πτήσης τους, μακριά από τις περιοχές περιορισμού και πυρήνα.

Ανάλυση καταστάσεων και λήψη αποφάσεων

Το σύστημα Hai Dong Qing κατά των μη επανδρωμένων αεροσκαφών μπορεί να αναλύσει την κατάσταση ανιχνευμένων απειλών από μη επανδρωμένα αεροσκάφη και να παρέχει στους χρήστες υποστήριξη για τη λήψη αποφάσεων.Το σύστημα αξιολογεί γρήγορα το επίπεδο απειλής από τα drones χρησιμοποιώντας δεδομένα σε πραγματικό χρόνο που λαμβάνονται από το ραντάρ, οπτικούς αισθητήρες και ηλεκτρονικό εξοπλισμό αναγνώρισης, σε συνδυασμό με προκαθορισμένα μοντέλα αξιολόγησης απειλών, και προσφέρει αντίστοιχες συστάσεις αντιμετώπισης στους χρήστες.

Συντονισμένη ανταπόκριση σε πολλά επίπεδα

Το σύστημα υποστηρίζει τρόπους διάθεσης διασύνδεσης τριών επιπέδων και δύο επιπέδων που περιλαμβάνουν τεχνολογίες ραντάρ, φάσματος και ηλεκτρο-οπτικής.ανίχνευση φάσματος, και η ηλεκτρο-οπτική παρακολούθηση συνεργάζονται για να παρέχουν ολοκληρωμένη παρακολούθηση και παρακολούθηση των drones, προσαρμόζοντας αυτόματα τις στρατηγικές παρεμβολής ή εξαπάτησης με βάση τα επίπεδα απειλής.Σε κατάσταση διασύνδεσης δύο επιπέδων, οι χρήστες μπορούν να επιλέξουν συνδυασμούς ραντάρ με φάσμα, ραντάρ με ηλεκτρο-οπτικό,ή το φάσμα με ηλεκτρο-οπτική με βάση τις πραγματικές καταστάσεις για την ευέλικτη αντιμετώπιση των απειλών από drones σε διαφορετικά σενάρια.

περιφερειακή προστασία

Το σύστημα Hai Dong Qing μπορεί να προστατεύσει αποτελεσματικά μεγάλες περιοχές.Η εκτεταμένη κάλυψή του και οι ισχυρές δυνατότητες παρακολούθησης και παρεμβολής του επιτρέπουν να παρέχει ολοκληρωμένη παρακολούθηση των ζωνών συναγερμού και των βασικών περιοχών., διασφαλίζοντας ότι οι κρίσιμες περιοχές παραμένουν ασφαλείς από τις απειλές των drones.

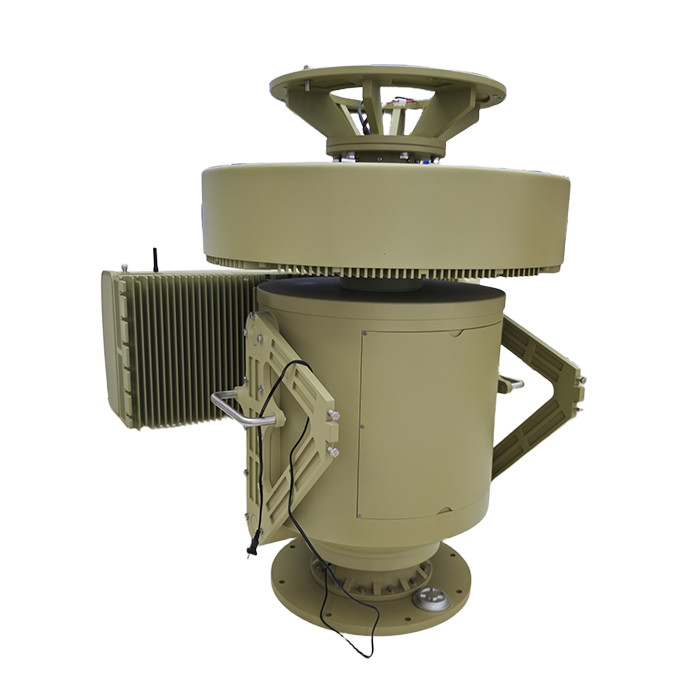

 Σύστημα ραντάρ κατά των μη επανδρωμένων αεροσκαφών σε απόσταση 3 χλμ. 2
