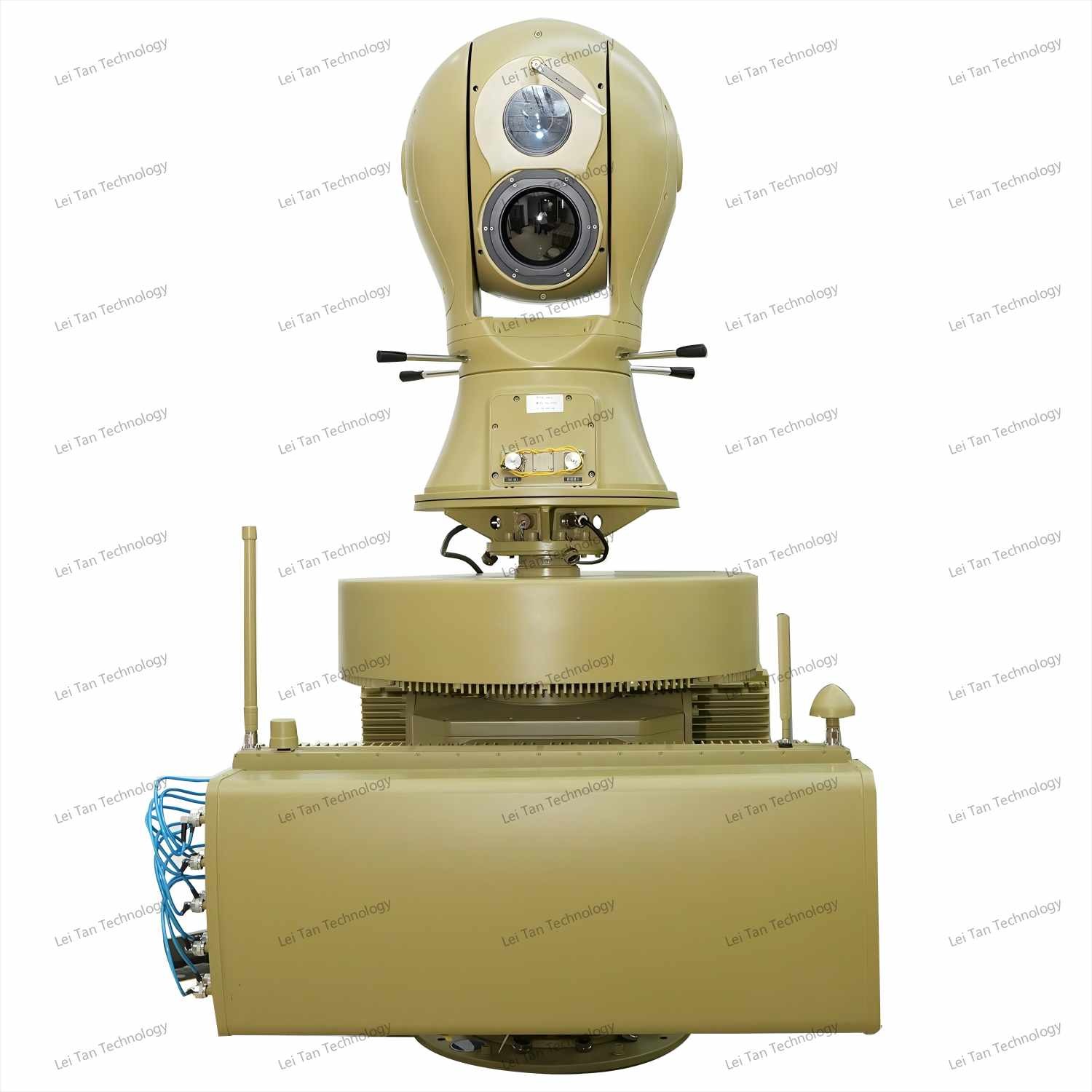

Ράδα ανίχνευσης και παρακολούθησης μη επανδρωμένων αεροσκαφών σε όλες τις καιρικές συνθήκες της Haidongqing
Ⅰ.Περιγραφή του προϊόντος
The Haidongqing All-Weather UAV Detection and Surveillance Radar is a cutting-edge integrated counter-drone system designed to provide comprehensive protection against unauthorized unmanned aerial vehicles (UAVs)Συνδυάζοντας προηγμένο ραντάρ, ανίχνευση φάσματος, ηλεκτρο-οπτική παρακολούθηση, παρεμβολή ραδιοσυχνοτήτων (RF) και τεχνολογίες παραπλάνησης GNSS, το σύστημα αυτό εξασφαλίζει ισχυρή ανίχνευση, παρακολούθηση,και την εξουδετέρωση των drones σε ακτίνα έως 5 χιλιομέτρων.
Το σύστημα έχει σχεδιαστεί για υψηλή αξιοπιστία και προσαρμοστικότητα, λειτουργεί απρόσκοπτα σε ακραία περιβάλλοντα, συμπεριλαμβανομένων των σκληρών καιρικών συνθηκών και των πολύπλοκων ηλεκτρομαγνητικών περιβάλλοντων.Η ενοποιημένη αρχιτεκτονική του επιτρέπει ευέλικτη ανάπτυξη σε όλες τις κρίσιμες υποδομές, στρατιωτικές εγκαταστάσεις και δημόσιες εκδηλώσεις μεγάλης κλίμακας, προσφέροντας πολυεπίπεδη άμυνα ενάντια σε απειλές UAV χαμηλού υψόμετρου, αργής κίνησης και μικρών (LSS).
Ⅱ. Χαρακτηριστικά του προϊόντος
Πολυαισθητηριακή σύντηξη: Ενσωματώνει ραντάρ, ανάλυση φάσματος και ηλεκτρο-οπτικούς αισθητήρες για συμπληρωματικές δυνατότητες ανίχνευσης.
Λειτουργία σε όλα τα καιρικά φαινόμενα: Λειτουργεί με βέλτιστο τρόπο σε θερμοκρασίες που κυμαίνονται από -45 °C έως 65 °C και αντέχει σε 10 επίπεδα αντίστασης στον άνεμο (προστασία IP65).
Ευφυής παρακολούθηση: Χρησιμοποιεί αλγόριθμους που καθοδηγούνται από τεχνητή νοημοσύνη για παρακολούθηση πολλών στόχων, αυτόματη ταξινόμηση (drones, πουλιά, οχήματα) και προσαρμοστικό φιλτράρισμα ακαταστασίας.
Δύο τρόποι αντιμέτρησης: Συνδυάζει παρεμβολές ραδιοσυχνοτήτων (περίοδος 3 χλμ.) και εξαπάτηση GNSS (περίοδος 1-3 χλμ.) για να αναγκάσει τα drones να προσγειωθούν, να αιωρούνται ή να επιστρέψουν.
Υψηλή ακρίβεια: Επιτυγχάνει ακρίβεια γωνίας ≤1° RMS σε 5km και ακρίβεια θέσης ≤0,005° για σέρβο στροφήματα.
Δικτυακή ανάπτυξη: Υποστηρίζει δικτύωση πολλαπλών συσκευών για συνεργατική ανίχνευση και συμπλήρωση κενών κατά τη διάρκεια αποτυχιών σε τοποθεσίες.
Απομακρυσμένη διαχείριση: Διαθέτει απομακρυσμένη παρακολούθηση, ηλεκτρονική διάγνωση και αναβαθμίσεις firmware μέσω του αέρα.
Ⅲ. Λειτουργίες προϊόντος
|
Απομακρυσμένο έλεγχο
|
Υποστηρίζει λειτουργία εξ αποστάσεως ενεργοποίησης/αποσύνδεσης
|
|
Πληροφορίες εξόδου
|
Δυνατότητα απόκτησης πληροφοριών όπως η απόσταση, η ταχύτητα και η γωνία των ανιχνευμένων αντικειμένων
|
|
Παρακολούθηση πολλών στόχων
|
Υποστηρίζει λογική εναλλαγής πολλαπλών στόχων, μπορεί να παρακολουθεί τις τροχιές πολλών στόχων σε πραγματικό χρόνο.
|
|
Επεξεργασία σύντηξης στόχου
|
Υποστηρίζει την επεξεργασία συγχώνευσης δεδομένων από πολλαπλούς αισθητήρες. Διαχείριση ζώνης: Επιτρέπει ευέλικτη ρύθμιση ζώνων με ακριβή θέση και τη δυνατότητα ενεργοποίησης συναγερμών εισβολής.
|
|
Διαχείριση ζώνης
|
Επιτρέπει ευέλικτη ρύθμιση των ζωνών με ακριβή θέση και την ικανότητα ενεργοποίησης συναγερμού εισβολής.
|
|
Δυνατότητα κατά των παρεμβολών
|
Διαθέτει δυνατότητες online προσαρμογής για την ευαισθησία ανίχνευσης και το εύρος ταχύτητας, καθώς και τη δυνατότητα να φιλτράρει τις ανώμαλες παρεμβολές τροχιάς.Μέσω προσαρμογής ευαισθησίας και λειτουργιών φιλτραρίσματος μη φυσιολογικής τροχιάς, μπορεί να εξαλείψει αποτελεσματικά τους ψευδείς συναγερμούς που προκαλούνται από την ακαταστασία.
|
|
Λειτουργία επιγραμμικής παρακολούθησης
|
Δυνατότητα παρακολούθησης της κατάστασης λειτουργίας και έκδοσης συναγερμού βλάβης. Επίσης έχει τη δυνατότητα να προειδοποιεί όταν η συσκευή είναι εκτός λειτουργίας.
|
|
Κατάσταση τηλεπαρακολούθησης
|
Διαθέτει δυνατότητες απομακρυσμένης παρακολούθησης, μπορεί να αναφέρει την κατάσταση της συσκευής σε πραγματικό χρόνο και διαθέτει λειτουργίες συναγερμού online/offline για τη συσκευή.
|
|
Λειτουργία ηλεκτρονικού αυτοελέγχου
|
Η συσκευή έχει τη δυνατότητα να πραγματοποιεί αυτοεξέταση μέσω διαδικτύου.
|
|
Δυνατότητα προσαρμοστικής επεξεργασίας
|
Έχει την ικανότητα να χειρίζεται προσαρμοστικά την κίνηση του στόχου και να επεξεργάζεται προσαρμοστικά τους χάρτες της ακαταστασίας.
|
|
Λειτουργία σύνδεσης
|
Διαθέτει λειτουργία σύνδεσης radar pan-tilt, με παρακολούθηση στόχων και συλλογή αποδεικτικών στοιχείων (αυτόματη λειτουργία παρακολούθησης, λειτουργία παρακολούθησης ραντάρ, λειτουργία παρακολούθησης εικόνας).
|
|
Δικτύωση πολλών τοποθεσιών και απομόνωση
|
Είναι σε θέση να συνδεθεί σε δίκτυο με πολλές συσκευές, έχει τη δυνατότητα για συνεργατική ανίχνευση πολλών τοποθεσιών και έχει τη δυνατότητα να καλύπτει κενά όταν οι γειτονικές τοποθεσίες αποτυγχάνουν.
|
Ⅳ.Παράμετροι προϊόντος
| Λειτουργικοί δείκτες |
| Τυπική διαμόρφωση |
UAD-XTF-PZGLE05 (ραντάρ, φάσμα, ηλεκτρο-οπτική, παρεμβολή, εξαπάτηση, ελεγκτής και λογισμικό διαχείρισης) |
| Απόσταση ανίχνευσης |
≥5KM |
| Διάταξη συχνοτήτων ανίχνευσης |
70 MHz έως 6000 MHz, Σημείωση: Άλλες ζώνες συχνοτήτων μπορούν να προσαρμοστούν |
| Εξαπατητική συχνότητα |
GPS/GALILEO/GLONASS/Beidou |
| Απατηλή απόσταση |
≥1KM |
| Διάταξη συχνότητας παρεμβολών |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| παραμέτρους ραντάρ |
Οι λεπτομερείς παραμέτροι παρατίθενται κατωτέρω: Παραμέτρους απόδοσης της μονάδας ραντάρ |
| οπτοηλεκτρονικές παραμέτρους |
Φωτοβολταϊκές παραμέτρους Οι λεπτομερείς παραμέτροι παρατίθενται στον παρακάτω πίνακα *4 Παραμέτρους απόδοσης φωτοβολταϊκών συστατικών |
| Μηχανικοί δείκτες |
| αντίσταση στον άνεμο |
10 δυνατός άνεμος |
| Θερμοκρασία λειτουργίας |
-40°C55°C |
| Θέρμανση αποθήκευσης |
-45°C65°C |
| βαθμολογία προστασίας |
IP65 |
| Υγρασία λειτουργίας |
≤ 95% |
| διεπαφή δεδομένων |
RJ45 |
| θύρα τροφοδοσίας |
Τεχνολογία:
Δύναμη: ≤550W (τρόπος ανίχνευσης), ≤1950W (τρόπος αντιμέτρησης) |
| βάρος |
250 κιλά |
| Μέγεθος |
850mmx850mmx1700mm |
| Χαρακτηριστικά πλατφόρμας |
Λευκή και μαύρη λίστα, ανίχνευση σε πραγματικό χρόνο, οπτική παρακολούθηση, αυτόματα μέτρα, χειροκίνητα μέτρα, χάρτης GIS. |
| Παράμετροι δείκτη ενότητας ανίχνευσης φάσματος |
| Διάταξη συχνοτήτων ανίχνευσης |
20MHz-6GHz |
| Ράδιο ανίχνευσης |
≥ 5 χλμ. |
| Προσδιορίστε την απόσταση ακτίνας |
≥ 5 χιλιόμετρα, μπορεί να αναγνωρίσει ορισμένες μάρκες και μοντέλα drones |
| Γωνία ανίχνευσης |
360° |
| Λάθος ακρίβειας γωνιακής μέτρησης (αρθρώς μέσου τετραγωνίου) |
Απόσταση 5 km ή μεγαλύτερη ≤ 1° |
| Ελάχιστο ύψος ανίχνευσης |
<0m |
| Παράμετροι δείκτη μονάδας παρεμβολής |
| Διάταξη συχνότητας παρεμβολών |
5900-6200MHz |
| 5600-5950MHz |
| 5100-5350 MHz |
| 4850-5100MHz |
| 2280-2540MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050MHz |
| 720-950MHz |
| 410-520MHz |
| θύρα τροφοδοσίας |
50W |
| Απόσταση παρεμβολής |
3 χλμ. |
| Παράμετροι της μονάδας ραντάρ |
| Σύστημα εργασίας |
Σύστημα φάσης συστοιχίας (καταγραφή αζίμουθ+καταγραφή φάσης ανύψωσης) |
| Δραστηριακή ζώνη συχνοτήτων |
Xband |
| Αποτελεσματική ισχύς ανίχνευσης |
≥ 5,0KM (UAV) |
| ≥ 8,0KM ((Πέζοι) |
| ≥ 10,0KM (οχήματα) |
| ≥5,0KM ((βάρκες) |
| Ανίχνευση ταχύτητας |
0.5m/s-83m/s |
| Ακριβότητα αζιμούθ |
≤0,3° (αναζήτηση) |
| Ακριβότητα κλίμακας |
≤1,0° (αναζήτηση) ≤0,5° (παράδρομος) |
| Ποσοστό δεδομένων |
≤ 5s/κύκλος |
| Παράμετροι δείκτη οπτοηλεκτρονικού μοντέλου |
| Απόσταση λειτουργίας |
Σε περίπτωση ατμοσφαιρικής ορατότητας ≥ 20 km, υγρασίας ≤ 50% RH και διαφοράς θερμοκρασίας> 6K, απόσταση ανίχνευσης ορατού φωτός ≥ 5000m, απόσταση εντοπισμού ≥ 4000m, απόσταση αναγνώρισης ≥ 3000m για 0.3m × 0.3m στόχοι μη επανδρωμένων αεροσκαφών· απόσταση ανίχνευσης θερμικής απεικόνισης ≥ 1500m, απόσταση εντοπισμού ≥ 1000m, απόσταση αναγνώρισης ≥ 1000m |
