| Λειτουργικοί δείκτες |
| Τυπική διαμόρφωση |

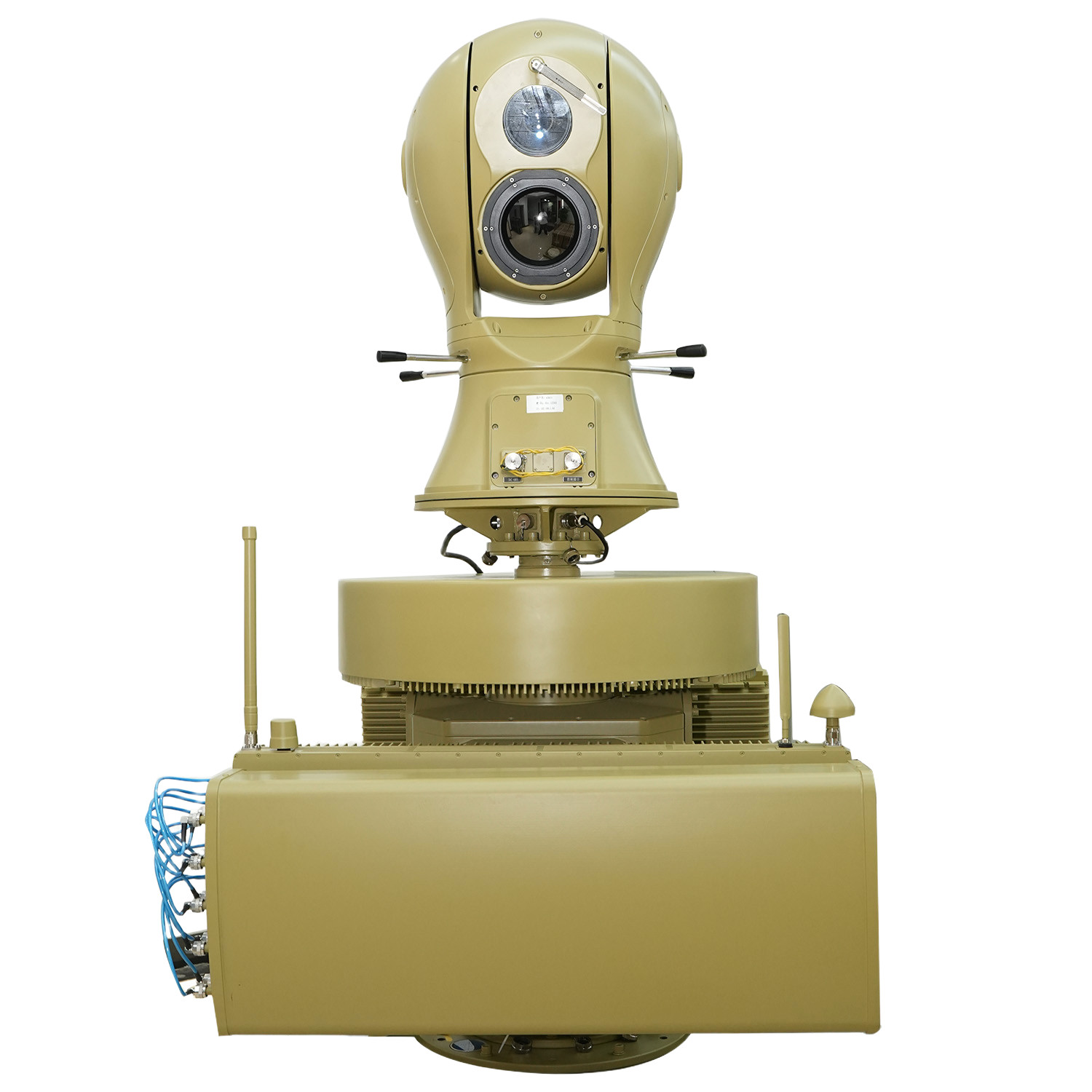

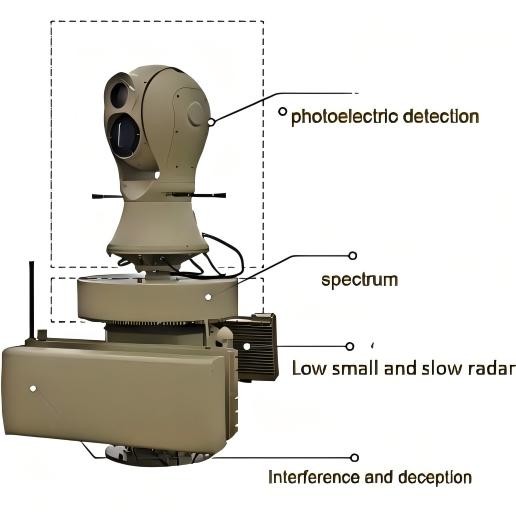

UAD-XTF-PZGLE05 (ραντάρ, φάσμα, ηλεκτρο-οπτική, παρεμβολή, εξαπάτηση, ελεγκτής και λογισμικό διαχείρισης) |
| Απόσταση ανίχνευσης |
≥5KM |
| Διάταξη συχνοτήτων ανίχνευσης |
70 MHz έως 6000 MHz, Σημείωση: Άλλες ζώνες συχνοτήτων μπορούν να προσαρμοστούν |
| Εξαπατητική συχνότητα |
GPS/GALILEO/GLONASS/Beidou |
| Απατηλή απόσταση |
≥1KM |
| Διάταξη συχνότητας παρεμβολών |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| παραμέτρους ραντάρ |
Οι λεπτομερείς παραμέτροι παρατίθενται κατωτέρω: Παραμέτρους απόδοσης της μονάδας ραντάρ |
| οπτοηλεκτρονικές παραμέτρους |
Φωτοβολταϊκές παραμέτρους Οι λεπτομερείς παραμέτροι παρατίθενται στον παρακάτω πίνακα *4 Παραμέτρους απόδοσης φωτοβολταϊκών συστατικών |
| Μηχανικοί δείκτες |
| αντίσταση στον άνεμο |
10 δυνατός άνεμος |
| Θερμοκρασία λειτουργίας |
-40°C55°C |
| Θέρμανση αποθήκευσης |
-45°C65°C |
| βαθμολογία προστασίας |
IP65 |
| Υγρασία λειτουργίας |
≤ 95% |
| διεπαφή δεδομένων |
RJ45 |
| θύρα τροφοδοσίας |
Τεχνολογία:
Δύναμη: ≤550W (τρόπος ανίχνευσης), ≤1950W (τρόπος αντιμέτρησης) |
| βάρος |
250 κιλά |
| Μέγεθος |
850mmx850mmx1700mm |
| Χαρακτηριστικά πλατφόρμας |
Λευκή και μαύρη λίστα, ανίχνευση σε πραγματικό χρόνο, οπτική παρακολούθηση, αυτόματα μέτρα, χειροκίνητα μέτρα, χάρτης GIS. |
| Παράμετροι δείκτη ενότητας ανίχνευσης φάσματος |
| Διάταξη συχνοτήτων ανίχνευσης |
20MHz-6GHz |
| Ράδιο ανίχνευσης |
≥ 5 χλμ. |
| Προσδιορίστε την απόσταση ακτίνας |
≥ 5 χιλιόμετρα, μπορεί να αναγνωρίσει ορισμένες μάρκες και μοντέλα drones |
| Γωνία ανίχνευσης |
360° |
| Λάθος ακρίβειας γωνιακής μέτρησης (αρθρώς μέσου τετραγωνίου) |
Απόσταση 5 km ή μεγαλύτερη ≤ 1° |
| Ελάχιστο ύψος ανίχνευσης |
<0m |
| Παράμετροι δείκτη μονάδας παρεμβολής |
| Διάταξη συχνότητας παρεμβολών |
5900-6200MHz |
| 5600-5950MHz |
| 5100-5350 MHz |
| 4850-5100MHz |
| 2280-2540MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050MHz |
| 720-950MHz |
| 410-520MHz |
| θύρα τροφοδοσίας |
50W |
| Απόσταση παρεμβολής |
3 χλμ. |
| Παράμετροι της μονάδας ραντάρ |
| Σύστημα εργασίας |
Σύστημα φάσης συστοιχίας (καταγραφή αζίμουθ+καταγραφή φάσης ανύψωσης) |
| Δραστηριακή ζώνη συχνοτήτων |
Xband |
| Αποτελεσματική ισχύς ανίχνευσης |
≥ 5,0KM (UAV) |
| ≥ 8,0KM ((Πέζοι) |
| ≥ 10,0KM (οχήματα) |
| ≥5,0KM ((βάρκες) |
| Ανίχνευση ταχύτητας |
0.5m/s-83m/s |
| Ακριβότητα αζιμούθ |
≤0,3° (αναζήτηση) |
| Ακριβότητα κλίμακας |
≤1,0° (αναζήτηση) ≤0,5° (παράδρομος) |
| Ποσοστό δεδομένων |
≤ 5s/κύκλος |
| Παράμετροι δείκτη οπτοηλεκτρονικού μοντέλου |
| Απόσταση λειτουργίας |
Σε περίπτωση ατμοσφαιρικής ορατότητας ≥ 20 km, υγρασίας ≤ 50% RH και διαφοράς θερμοκρασίας> 6K, απόσταση ανίχνευσης ορατού φωτός ≥ 5000m, απόσταση εντοπισμού ≥ 4000m, απόσταση αναγνώρισης ≥ 3000m για 0.3m × 0.3m στόχοι μη επανδρωμένων αεροσκαφών· απόσταση ανίχνευσης θερμικής απεικόνισης ≥ 1500m, απόσταση εντοπισμού ≥ 1000m, απόσταση αναγνώρισης ≥ 1000m |
| Θερμική απεικόνιση υπέρυθρου |
Ανιχνευτής: Μη ψυγμένο εστιακό επίπεδο υπερύθρων οξειδίου βαναδίου (VOx)
Φασματικό εύρος: 8 μm έως 14 μm
Ανάλυση: 640×512
NETD: να είναι καλύτερα από 30mK
Σκοπός εστίασης φακού: 31 έως 155mm, 5x συνεχής οπτική ζουμ φακού
Έλεγχος φακού: ηλεκτρική ζουμ, χειροκίνητη/αυτόματη εστίαση
Βελτίωση εικόνας: τεχνολογία SDE ψηφιακής βελτίωσης λεπτομερειών εικόνας
Ψευδοχρώματα πολικότητας: Θερμικό μαύρο, θερμικό λευκό και πολλαπλές ψευδοχρώσεις διαθέσιμες
Προσαρμογή εικόνας: φωτεινότητα, αντίθεση, διόρθωση γάμμα
Μορφή κωδικοποίησης: H.264/H.265/MJPEG
Υποστηρίζει ισχυρή λειτουργία προστασίας από το φως |
| Ορατό φως υψηλής ευκρίνειας |
Αισθητήρας:1/1.8 "επίπεδα στόχου CMOS βαθμού αστρικού φωτός, μετατροπή ICR χρώματος σε μαύρο
Ανάλυση: 2688×1520
Φωτισμός: Χρώμα: 0,002 Lux; Μαύρο και λευκό: 0,0002 Lux
Μορφές κωδικοποίησης: H.264/H.265/MJPEG
Βελτίωση εικόνας: Υποστηρίζει ευρύ δυναμικό εύρος, ισχυρή καταστολή φωτός, ηλεκτρονική σταθεροποίηση εικόνας, 3D ψηφιακή μείωση θορύβου και αυτόματη ισορροπία λευκού
Φωκό μήκος: 12,5 ̊775mm ηλεκτρικός φακός μεζέωσης υψηλής ευκρίνειας
Αποκατάσταση: Υποστηρίζει τόσο την οπτική όσο και την ηλεκτρονική αποκατάσταση |
| Λειτουργία παρακολούθησης |
1. Μέθοδος παρακολούθησης: Ενσωματωμένη παρακολούθηση υλικού στο μπροστινό άκρο
2Τρόπος παρακολούθησης: χειροκίνητη, αυτόματη παρακολούθηση, υποστήριξη σύνδεσης ραντάρ
3. Επικοινωνία με βίντεο: ψηφιακή ανάλυση υψηλής ευκρίνειας με ορατό φως/ψηφιακή υπέρυθρη ανάλυση βίντεο
4Λειτουργία παρακολούθησης: Ενσωματωμένο σε πολλαπλούς αλγόριθμους παρακολούθησης, υποστηρίζει ανίχνευση πολλαπλών στόχων, αυτόματη λήψη, αυτόματη ζουμ κατά τη διάρκεια της παρακολούθησης, εμφάνιση σε πραγματικό χρόνο της τροχιάς στόχου,αντιεπαναληπτική απόκλειση, κλπ. Οδηγός και αυτόματη παρακολούθηση, υποστήριξη παρακολούθησης ραντάρ σύνδεσης, υποστήριξη αναγνώρισης στόχου κατά τη διάρκεια της διαδικασίας παρακολούθησης, υποστήριξη αναγνώρισης και παρακολούθησης,Υποστήριξη προσαρμοστικής παρακολούθησης της πύλης αέρα, και το μέγεθος του κιβωτίου παρακολούθησης μπορεί να προσαρμοστεί ανάλογα με το μέγεθος στόχου.
Επισκόπηση παρακολούθησης: εξοπλισμένη με οθόνη εντοπισμού στόχου, η θέση του στόχου μπορεί να ρυθμιστεί αυθαίρετα, υποστηρίζοντας οθόνη μεγέθυνσης 2, 4 και 8x |
| Ανάλυση |
1Ενσωματωμένο σε 16Tops επεξεργαστή υπολογιστικής ισχύος.
2Μέθοδος εφαρμογής: ενσωματωμένη έξυπνη μονάδα ανάλυσης front-end
3. Ανίχνευση μη φυσιολογικής συμπεριφοράς: υποστηρίζει την αναγνώριση στόχου. Υποστηρίζει την περιφερειακή ανίχνευση διείσδυσης, την ανίχνευση διασυνοριακής διείσδυσης, την ανίχνευση κίνησης κλπ.
Αναγνώριση ταξινόμησης: υποστηρίζει την αναγνώριση ταξινόμησης στόχων όπως άνθρωποι, αυτοκίνητα, drones, πτηνά κλπ. (απαιτεί βοήθεια του πελάτη για την παροχή συνόλων δεδομένων) |
| Βελτίωση της λειτουργίας |
1. Διαχείριση υγείας: Υποστηρίζει την ισχύ για αυτο-δοκιμασία, αναζήτηση κατάστασης και ανατροφοδότηση κώδικα σφάλματος, και υποστηρίζει αναζητήσεις υγείας υλικού όπως ορατό φως, εξαρτήματα θερμικής απεικόνισης,κινητήρες οριζόντιας στάθμης, θερμοκρασία τσιπ και χρόνος λειτουργίας
2. Επιστροφή δεδομένων: Διαθέτει λειτουργίες ανατροφοδότησης και θέσης σε πραγματικό χρόνο / ερωτήσεων για τη γωνία θέασης πεδίου φακού, τη μεγέθυνση, την τιμή ZOOM / FOCUS και τη γωνία στροφήματος,και υποστηρίζει λειτουργίες αναζήτησης/ανάδρασης σε πραγματικό χρόνο και τοποθέτησης για οριζόντιες γωνίες και γωνίες γωνίας
Αναβάθμιση και συντήρηση: μπορεί να επανεκκινηθεί εξ αποστάσεως, λειτουργία απομακρυσμένης αναβάθμισης, βολική για συντήρηση συστήματος |
| Παραμέτροι δείκτη της μονάδας στρογγυλοειδούς σέρβο |
| Πλακέτο μεμονωμένου άξονα |
1- Γωνία περιστροφής του δίσκου: συνεχής περιστροφή σε αζιμούθ N × 360 °
2Μέγιστη ταχύτητα αζιμούθου: ≥ 130 °/s
3Ελάχιστη ταχύτητα αζιμούθου: ≤ 0,1 °/s
4Μέγιστη επιτάχυνση αζιμούθου: ≥ 90 °/s2
5Ακριβότητα προσανατολισμού: ≤ 0,1 °
6Ο ελάχιστος χρόνος απόκρισης σταθερής σηματοδότησης: ≤ 2 δευτερόλεπτα (σταθερός από 0 ° έως 90 °)
Πεδίο ρύθμισης του διαστήματος διαστολής: τουλάχιστον -25 ° έως 10 ° |
