Υψηλής ολοκλήρωσης Μοδονικότητα Ενσωμάτωση οπτικής παρακολούθησης πεδίο εφαρμογής 5 χλμ.
Εγώ.Περιγραφή του προϊόντος

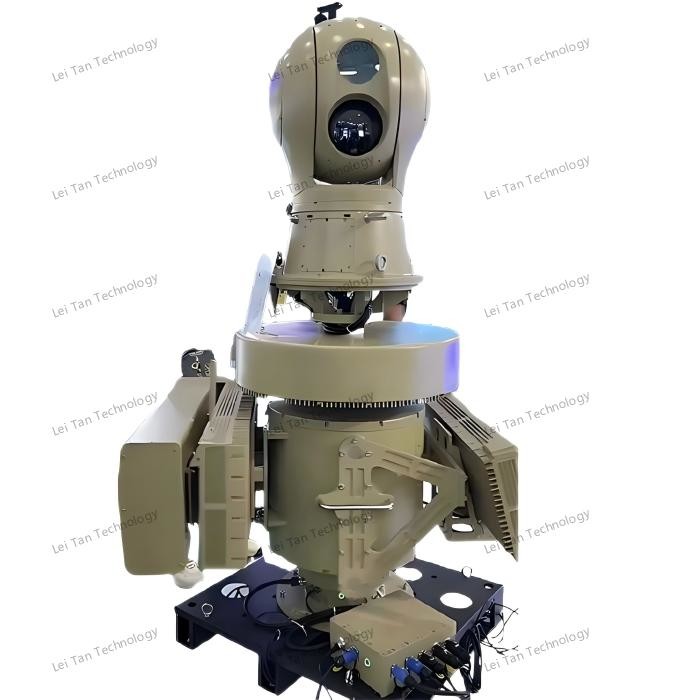

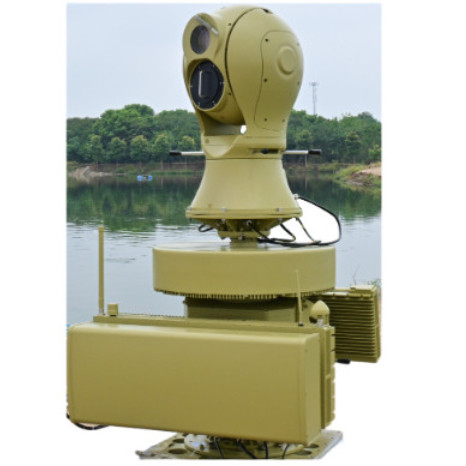

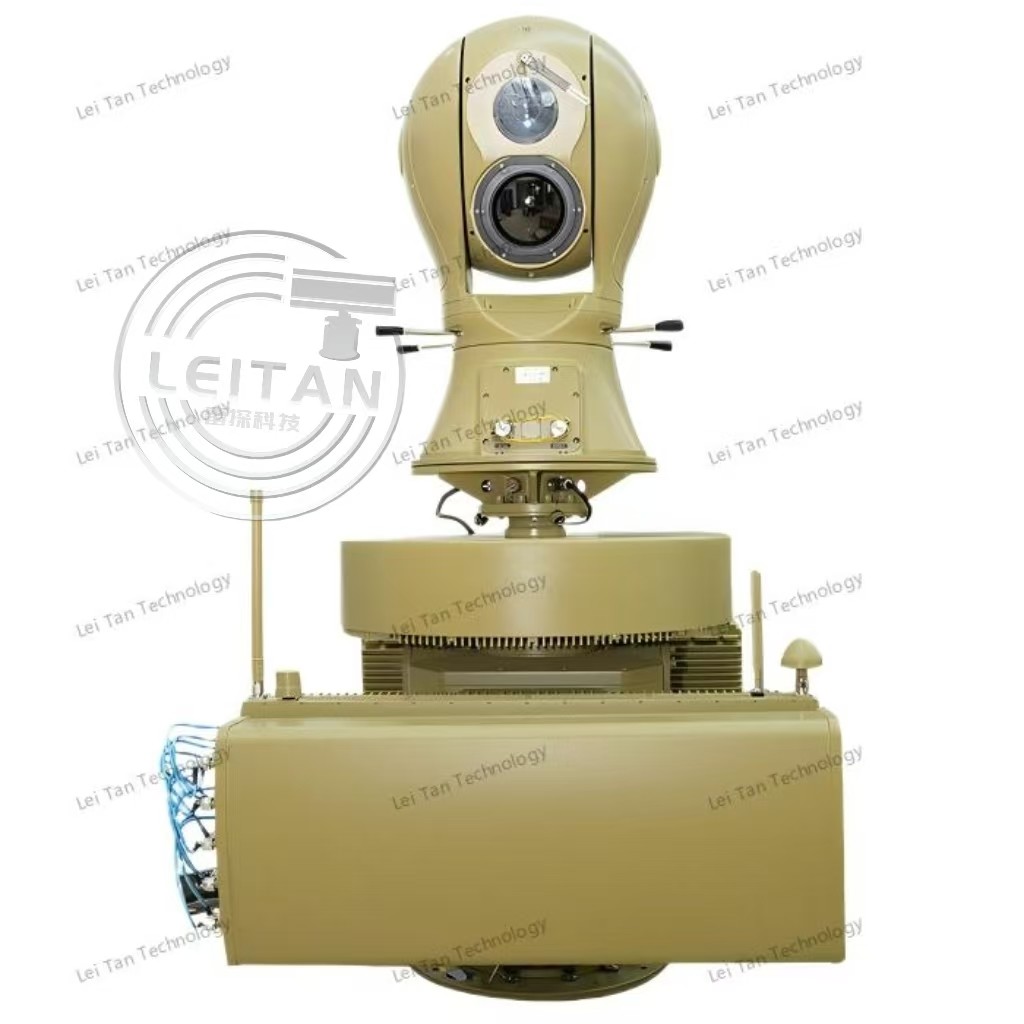

Το σύστημα κατά των μη επανδρωμένων αεροσκαφών (UAV) με κατευθυντήρια κίνηση της Haidongqing είναι μια πολύ ολοκληρωμένη μοντελοποιημένη συσκευή, ειδικά σχεδιασμένη για την προστασία μεγάλων ζωνών προστασίας ιδιωτικής ιδιοκτησίας και την ασφάλεια μεγάλων χώρων εκδηλώσεων.Ενσωματώνει πολλές προηγμένες τεχνολογίες όπως η ηλεκτρο-οπτική παρακολούθηση., παρακολούθηση πλήρους φάσματος, ραντάρ, παρεμβολές ραδιοσυχνοτήτων και παραπλάνηση GNSS, επιτρέποντας την παρακολούθηση, ανίχνευση, παρεμβολή και παραπλάνηση UAV σε πραγματικό χρόνο.ανίχνευση ραδιοσυχνοτήτων, και ηλεκτρο-οπτική παρακολούθηση, το σύστημα κατασκευάζει ένα σύστημα άμυνας πέντε-σε-ένα που μπορεί να ανταποκριθεί ευέλικτα σε διάφορες απειλές και να εξασφαλίσει την ασφάλεια των βασικών περιοχών.
ΙΙ. Χαρακτηριστικά του προϊόντος
Υψηλή ολοκλήρωση
Το σύστημα αντι-UAV Haidongqing ενσωματώνει πολλαπλές λειτουργίες, συμπεριλαμβανομένου ραντάρ, οπτικούς αισθητήρες, ηλεκτρονικό εξοπλισμό αναγνώρισης και ηλεκτρονικές συσκευές αντιμέτρησης.σε μία μονάδαΟ ενσωματωμένος αυτός σχεδιασμός της δομής επιτυγχάνει μια συμπαγή και αποτελεσματική διάταξη του συστήματος.Η υψηλή ολοκλήρωση όχι μόνο βελτιώνει τη σταθερότητα της απόδοσης του συστήματος, αλλά επίσης αυξάνει την οπτική αναγνώριση και την αποτρεπτική ισχύ του.
Ανίχνευση με πολλές μεθόδους
Το σύστημα συνδυάζει ανίχνευση φάσματος συχνοτήτων, ανίχνευση ραντάρ και ηλεκτρο-οπτική παρακολούθηση για να συμπληρώνει αποτελεσματικά τις ενεργές και παθητικές μεθόδους ανίχνευσης.Η ανίχνευση φάσματος συχνοτήτων μπορεί να προσδιορίσει τα χαρακτηριστικά σήματος των UAVs, η ανίχνευση ραντάρ παρέχει τρισδιάστατες πληροφορίες συντεταγμένων, και η ηλεκτρο-οπτική παρακολούθηση μπορεί να παρακολουθεί και να επιβεβαιώνει ύποπτους στόχους σε πραγματικό χρόνο.Αυτή η προσέγγιση πολλαπλών μεθόδων ανίχνευσης επιτρέπει στο σύστημα να παρακολουθεί και να παρακολουθεί αποτελεσματικά τα UAV σε ακτίνα 5 χιλιομέτρων.
Πολυεπίπεδη Διαχείριση και Έλεγχος
Το σύστημα αντι-UAV Haidongqing υποστηρίζει τη σύνδεση τριών επιπέδων (ραντάρ + φάσμα συχνοτήτων + ηλεκτρο-οπτική) και τις λειτουργίες απάντησης διπλής σύνδεσης.Μπορεί να προσαρμόσει τις στρατηγικές αντιμετώπισης με ευελιξία ανάλογα με τα διαφορετικά επίπεδα απειλής και τα σενάρια εφαρμογήςΑυτός ο πολυεπίπεδης μηχανισμός διαχείρισης και ελέγχου εξασφαλίζει ότι το σύστημα μπορεί να λαμβάνει γρήγορα ακριβείς αποφάσεις και απαντήσεις όταν αντιμετωπίζει σύνθετες και μεταβλητές απειλές από UAV.
Ευέλικτοι τρόποι παρεμβολής και παραποίησης
Το σύστημα είναι εξοπλισμένο με χειροκίνητες ή αυτόματες λειτουργίες παρεμβολής που μπορούν να αναγκάσουν τα UAV να προσγειωθούν ή να αιωρούνται.Αυτός ο ευέλικτος συνδυασμός των τρόπων παρεμβολής και παραποίησης παρέχει στους χρήστες ποικίλες επιλογές απόκρισης για την αποτελεσματική αντιμετώπιση διαφορετικών τύπων απειλών από UAV..
Ευρεία κάλυψη
Το εύρος ανίχνευσης ραντάρ και ανίχνευσης φάσματος συχνοτήτων του συστήματος κατευθυνόμενης αντι-UAV Haidongqing μπορεί να φθάσει τα 5 χιλιόμετρα και η ηλεκτρο-οπτική απόσταση παρακολούθησης μπορεί να υπερβεί τα 5.000 μέτρα.Αυτή η ευρεία κάλυψη επιτρέπει στο σύστημα να παρακολουθεί αποτελεσματικά μεγάλες περιοχές και να εξασφαλίζει την ασφάλεια των βασικών ζωνών ενάντια στις απειλές των UAV.
ΙΙΙ. Λειτουργίες του προϊόντος
Παρακολούθηση και παρακολούθηση σε πραγματικό χρόνο
Το σύστημα αντιπυραυλικής ανίχνευσης του Χάιντονγκτσινγκ μπορεί να παρακολουθεί και να παρακολουθεί τη δυναμική των UAV σε πραγματικό χρόνο.και ηλεκτρο-οπτική παρακολούθηση, το σύστημα μπορεί να ανιχνεύσει και να εντοπίσει γρήγορα στόχους UAV, λαμβάνοντας πληροφορίες σε πραγματικό χρόνο για τη θέση, την ταχύτητα και την τροχιά πτήσης τους.
Διαταραχή και παραποίηση
Το σύστημα είναι εξοπλισμένο με ισχυρές δυνατότητες παρεμβολής και παραπλάνησης.,Σε κατάσταση παραποίησης, το σύστημα χρησιμοποιεί τεχνολογία παραποίησης GNSS για να κατευθύνει τα UAV μακριά από τις προγραμματισμένες διαδρομές τους και μακριά από τις ζώνες προειδοποίησης και πυρήνα.
Ανάλυση καταστάσεων και υποστήριξη αποφάσεων διοίκησης
Το σύστημα αντι-UAV μπορεί να αναλύσει το επίπεδο απειλής των ανιχνευμένων UAVs και να παρέχει υποστήριξη αποφάσεων για τους χρήστες.Οπτικοί αισθητήρες, και ηλεκτρονικού εξοπλισμού αναγνώρισης με προκαθορισμένο μοντέλο εκτίμησης απειλής, το σύστημα μπορεί να προσδιορίσει γρήγορα το επίπεδο απειλής των UAV και να προσφέρει αντίστοιχες προτάσεις για την αντιμετώπιση.
Απάντηση σύνδεσης πολλαπλών επιπέδων
Το σύστημα υποστηρίζει τρόπους σύνδεσης τριών επιπέδων (ραντάρ + φάσμα συχνότητας + ηλεκτρο-οπτική) και τρόπους απόκρισης διπλής σύνδεσης.και ηλεκτρο-οπτική παρακολούθηση συνεργάζονται για την παρακολούθηση και την παρακολούθηση UAVs ολοκληρωτικά και να ρυθμίσει αυτόματα την παρεμβολή ή την παραπλάνηση στρατηγικές με βάση το επίπεδο απειλήςΣτην κατάσταση διπλής σύνδεσης, οι χρήστες μπορούν να επιλέξουν συνδυασμούς ραντάρ και φάσματος συχνοτήτων, ραντάρ και ηλεκτρο-οπτική,ή φάσμα συχνοτήτων και ηλεκτρο-οπτική σύνδεση για την ευέλικτη αντιμετώπιση των απειλών των UAV σε διαφορετικά σενάρια.
Προστασία των περιοχών
Το σύστημα αντι-UAV Haidongqing μπορεί να προστατεύσει αποτελεσματικά μεγάλες περιοχές.Η ευρεία κάλυψή του και οι ισχυρές δυνατότητες παρακολούθησης και παρεμβολής του του επιτρέπουν να παρακολουθεί ολοκληρωτικά τις ζώνες προειδοποίησης και πυρήνα., διασφαλίζοντας την ασφάλεια των βασικών περιοχών ενάντια στις απειλές των UAV.
V. Παραμέτρους προϊόντος
| Λειτουργικοί δείκτες |
| Τυπική διαμόρφωση |
UAD-XTF-PZGLE05 (ραντάρ, φάσμα, ηλεκτρο-οπτική, παρεμβολή, εξαπάτηση, ελεγκτής και λογισμικό διαχείρισης) |
| Απόσταση ανίχνευσης |
≥5KM |
| Διάταξη συχνοτήτων ανίχνευσης |
70 MHz έως 6000 MHz, Σημείωση: Άλλες ζώνες συχνοτήτων μπορούν να προσαρμοστούν |
| Εξαπατητική συχνότητα |
GPS/GALILEO/GLONASS/Beidou |
| Απατηλή απόσταση |
≥1KM |
| Διάταξη συχνότητας παρεμβολών |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| παραμέτρους ραντάρ |
Οι λεπτομερείς παραμέτροι παρατίθενται κατωτέρω: Παραμέτρους απόδοσης της μονάδας ραντάρ |
| οπτοηλεκτρονικές παραμέτρους |
Φωτοβολταϊκές παραμέτρους Οι λεπτομερείς παραμέτροι παρατίθενται στον παρακάτω πίνακα *4 Παραμέτρους απόδοσης φωτοβολταϊκών συστατικών |
| Μηχανικοί δείκτες |
| αντίσταση στον άνεμο |
10 δυνατός άνεμος |
| Θερμοκρασία λειτουργίας |
-40°C55°C |
| Θέρμανση αποθήκευσης |
-45°C65°C |
| βαθμολογία προστασίας |
IP65 |
| Υγρασία λειτουργίας |
≤95% |
| διεπαφή δεδομένων |
RJ45 |
| θύρα τροφοδοσίας |
Τεχνολογία:
Δύναμη: ≤550W (τρόπος ανίχνευσης), ≤1950W (τρόπος αντιμέτρησης) |
| βάρος |
250 κιλά |
| Μέγεθος |
850mmx850mmx1700mm |
| Χαρακτηριστικά πλατφόρμας |
Λευκή και μαύρη λίστα, ανίχνευση σε πραγματικό χρόνο, οπτική παρακολούθηση, αυτόματα μέτρα, χειροκίνητα μέτρα, χάρτης GIS. |
| Παράμετροι δείκτη ενότητας ανίχνευσης φάσματος |
| Διάταξη συχνοτήτων ανίχνευσης |
20MHz-6GHz |
| Ράδιο ανίχνευσης |
≥ 5 χλμ. |
| Προσδιορίστε την απόσταση ακτίνας |
≥ 5 χιλιόμετρα, μπορεί να αναγνωρίσει ορισμένες μάρκες και μοντέλα drones |
| Γωνία ανίχνευσης |
360° |
| Λάθος ακρίβειας γωνιακής μέτρησης (αρθρώς μέσου τετραγωνίου) |
Απόσταση 5 km ή μεγαλύτερη ≤ 1° |
| Ελάχιστο ύψος ανίχνευσης |
<0m |
| Παράμετροι δείκτη μονάδας παρεμβολής |
| Διάταξη συχνότητας παρεμβολών |
5900-6200MHz |
| 5600-5950MHz |
| 5100-5350 MHz |
| 4850-5100MHz |
| 2280-2540MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050MHz |
| 720-950MHz |
| 410-520MHz |
| θύρα τροφοδοσίας |
50W |
| Απόσταση παρεμβολής |
3 χλμ. |
| Παράμετροι της μονάδας ραντάρ |
| Σύστημα εργασίας |
Σύστημα φάσης συστοιχίας (καταγραφή αζίμουθ+καταγραφή φάσης ανύψωσης) |
| Δραστηριακή ζώνη συχνοτήτων |
Xband |
| Αποτελεσματική ισχύς ανίχνευσης |
≥ 5,0KM (UAV) |
| ≥ 8,0KM ((Πέζοι) |
| ≥ 10,0KM (οχήματα) |
| ≥5,0KM ((βάρκες) |
| Ανίχνευση ταχύτητας |
0.5m/s-83m/s |
| Ακριβότητα αζιμούθ |
≤0,3° (αναζήτηση) |
| Ακριβότητα κλίμακας |
≤1,0° (αναζήτηση) ≤0,5° (παράδρομος) |
| Ποσοστό δεδομένων |
≤ 5s/κύκλος |
| Παράμετροι δείκτη οπτοηλεκτρονικού μοντέλου |
| Απόσταση λειτουργίας |
Σε περίπτωση ατμοσφαιρικής ορατότητας ≥ 20 km, υγρασίας ≤ 50% RH και διαφοράς θερμοκρασίας> 6K, απόσταση ανίχνευσης ορατού φωτός ≥ 5000m, απόσταση εντοπισμού ≥ 4000m, απόσταση αναγνώρισης ≥ 3000m για 0.3m × 0.3m στόχοι μη επανδρωμένων αεροσκαφών· απόσταση ανίχνευσης θερμικής απεικόνισης ≥ 1500m, απόσταση εντοπισμού ≥ 1000m, απόσταση αναγνώρισης ≥ 1000m |
| Θερμική απεικόνιση υπέρυθρου |
Ανιχνευτής: Μη ψυγμένο εστιακό επίπεδο υπερύθρων οξειδίου βαναδίου (VOx)
Φασματικό εύρος: 8 μm έως 14 μm
Ανάλυση: 640×512
NETD: να είναι καλύτερα από 30mK
Σκοπός εστίασης φακού: 31 έως 155mm, 5x συνεχής οπτική ζουμ φακού
Έλεγχος φακού: ηλεκτρική ζουμ, χειροκίνητη/αυτόματη εστίαση
Βελτίωση εικόνας: τεχνολογία SDE ψηφιακής βελτίωσης λεπτομερειών εικόνας
Ψευδοχρώματα πολικότητας: Θερμικό μαύρο, θερμικό λευκό και πολλαπλές ψευδοχρώσεις διαθέσιμες
Προσαρμογή εικόνας: φωτεινότητα, αντίθεση, διόρθωση γάμμα
Μορφή κωδικοποίησης: H.264/H.265/MJPEG
Υποστηρίζει ισχυρή λειτουργία προστασίας από το φως |
| Ορατό φως υψηλής ευκρίνειας |
Αισθητήρας:1/1.8 "επίπεδα στόχου CMOS βαθμού αστρικού φωτός, μετατροπή ICR χρώματος σε μαύρο
Ανάλυση: 2688×1520
Φωτισμός: Χρώμα: 0,002 Lux; Μαύρο και λευκό: 0,0002 Lux
Μορφές κωδικοποίησης: H.264/H.265/MJPEG
Βελτίωση εικόνας: Υποστηρίζει ευρύ δυναμικό εύρος, ισχυρή καταστολή φωτός, ηλεκτρονική σταθεροποίηση εικόνας, 3D ψηφιακή μείωση θορύβου και αυτόματη ισορροπία λευκού
Φωκό μήκος: 12,5 ̊775mm ηλεκτρικός φακός μεζέωσης υψηλής ευκρίνειας
Αποκατάσταση: Υποστηρίζει τόσο την οπτική όσο και την ηλεκτρονική αποκατάσταση |
| Λειτουργία παρακολούθησης |
1. Μέθοδος παρακολούθησης: Ενσωματωμένη παρακολούθηση υλικού στο μπροστινό άκρο
2Τρόπος παρακολούθησης: χειροκίνητη, αυτόματη παρακολούθηση, υποστήριξη σύνδεσης ραντάρ
3. Επικοινωνία με βίντεο: ψηφιακή ανάλυση υψηλής ευκρίνειας με ορατό φως/ψηφιακή υπέρυθρη ανάλυση βίντεο
4Λειτουργία παρακολούθησης: Ενσωματωμένο σε πολλαπλούς αλγόριθμους παρακολούθησης, υποστηρίζει ανίχνευση πολλαπλών στόχων, αυτόματη λήψη, αυτόματη ζουμ κατά τη διάρκεια της παρακολούθησης, εμφάνιση σε πραγματικό χρόνο της τροχιάς στόχου,αντιεπαναληπτική απόκλειση, κλπ. Οδηγός και αυτόματη παρακολούθηση, υποστήριξη παρακολούθησης ραντάρ σύνδεσης, υποστήριξη αναγνώρισης στόχου κατά τη διάρκεια της διαδικασίας παρακολούθησης, υποστήριξη αναγνώρισης και παρακολούθησης,Υποστήριξη προσαρμοστικής παρακολούθησης της πύλης αέρα, και το μέγεθος του κιβωτίου παρακολούθησης μπορεί να προσαρμοστεί ανάλογα με το μέγεθος στόχου.
Επισκόπηση παρακολούθησης: εξοπλισμένη με οθόνη εντοπισμού στόχου, η θέση του στόχου μπορεί να ρυθμιστεί αυθαίρετα, υποστηρίζοντας οθόνη μεγέθυνσης 2, 4 και 8x |
| Ανάλυση |
1Ενσωματωμένο σε 16Tops επεξεργαστή υπολογιστικής ισχύος.
2Μέθοδος εφαρμογής: ενσωματωμένη έξυπνη μονάδα ανάλυσης front-end
3. Ανίχνευση μη φυσιολογικής συμπεριφοράς: υποστηρίζει την αναγνώριση στόχου. Υποστηρίζει την περιφερειακή ανίχνευση διείσδυσης, την ανίχνευση διασυνοριακής διείσδυσης, την ανίχνευση κίνησης κλπ.
Αναγνώριση ταξινόμησης: υποστηρίζει την αναγνώριση ταξινόμησης στόχων όπως άνθρωποι, αυτοκίνητα, drones, πτηνά κλπ. (απαιτεί βοήθεια του πελάτη για την παροχή συνόλων δεδομένων) |
| Βελτίωση της λειτουργίας |
1. Διαχείριση υγείας: Υποστηρίζει την ισχύ για αυτο-δοκιμασία, αναζήτηση κατάστασης και ανατροφοδότηση κώδικα σφάλματος, και υποστηρίζει αναζητήσεις υγείας υλικού όπως ορατό φως, εξαρτήματα θερμικής απεικόνισης,κινητήρες οριζόντιας στάθμης, θερμοκρασία τσιπ και χρόνος λειτουργίας
2. Επιστροφή δεδομένων: Διαθέτει λειτουργίες ανατροφοδότησης και θέσης σε πραγματικό χρόνο / ερωτήσεων για τη γωνία θέασης πεδίου φακού, τη μεγέθυνση, την τιμή ZOOM / FOCUS και τη γωνία στροφήματος,και υποστηρίζει λειτουργίες αναζήτησης/ανάδρασης σε πραγματικό χρόνο και τοποθέτησης για οριζόντιες γωνίες και γωνίες γωνίας
Αναβάθμιση και συντήρηση: μπορεί να επανεκκινηθεί εξ αποστάσεως, λειτουργία απομακρυσμένης αναβάθμισης, βολική για συντήρηση συστήματος |
| Παραμέτροι δείκτη της μονάδας στρογγυλοειδούς σέρβο |
| Πλακέτο μεμονωμένου άξονα |
1- Γωνία περιστροφής του δίσκου: συνεχής περιστροφή σε αζιμούθ N × 360 °
2Μέγιστη ταχύτητα αζιμούθου: ≥ 130 °/s
3Ελάχιστη ταχύτητα αζιμούθου: ≤ 0,1 °/s
4Μέγιστη επιτάχυνση αζιμούθου: ≥ 90 °/s2
5Ακριβότητα προσανατολισμού: ≤ 0,1 °
6Ο ελάχιστος χρόνος απόκρισης σταθερής σηματοδότησης: ≤ 2 δευτερόλεπτα (σταθερός από 0 ° έως 90 °)
Πεδίο ρύθμισης του διαστήματος διαστολής: τουλάχιστον -25 ° έως 10 ° |
VI:Τα χαρακτηριστικά του προϊόντος
|
Χαρακτηριστικά του προϊόντος
|
Το σύστημα αντι-drone Hai Dong Qing μπορεί να παρακολουθεί και να παρακολουθεί τις κινήσεις των drones σε πραγματικό χρόνο.Το σύστημα μπορεί γρήγορα να εντοπίσει και να αιχμαλωτίσει τους στόχους των drones., λαμβάνοντας την τοποθεσία, την ταχύτητα και την τροχιά πτήσης τους σε πραγματικό χρόνο.
|
|
Αναστολή και εξαπάτηση
|
Το σύστημα έχει ισχυρές δυνατότητες παρεμβολής και παραπλάνησης.ή να επιστρέψει στη βάση.Σε κατάσταση εξαπάτησης, το σύστημα χρησιμοποιεί τεχνολογία GNSS spoofing για να καθοδηγήσει τα drones από την προβλεπόμενη πορεία πτήσης τους, μακριά από τις περιοχές περιορισμού και πυρήνα.
|
|
Ανάλυση καταστάσεων και λήψη αποφάσεων
|
Το σύστημα Hai Dong Qing κατά των μη επανδρωμένων αεροσκαφών μπορεί να αναλύσει την κατάσταση ανιχνευμένων απειλών από μη επανδρωμένα αεροσκάφη και να παρέχει στους χρήστες υποστήριξη για τη λήψη αποφάσεων.Το σύστημα αξιολογεί γρήγορα το επίπεδο απειλής από τα drones χρησιμοποιώντας δεδομένα σε πραγματικό χρόνο που λαμβάνονται από το ραντάρ, οπτικούς αισθητήρες και ηλεκτρονικό εξοπλισμό αναγνώρισης, σε συνδυασμό με προκαθορισμένα μοντέλα αξιολόγησης απειλών, και προσφέρει αντίστοιχες συστάσεις αντιμετώπισης στους χρήστες.
|
|
Συντονισμένη ανταπόκριση σε πολλά επίπεδα
|
Το σύστημα υποστηρίζει τρόπους διάθεσης διασύνδεσης τριών επιπέδων και δύο επιπέδων που περιλαμβάνουν τεχνολογίες ραντάρ, φάσματος και ηλεκτρο-οπτικής.ανίχνευση φάσματος, και η ηλεκτρο-οπτική παρακολούθηση συνεργάζονται για να παρέχουν ολοκληρωμένη παρακολούθηση και παρακολούθηση των drones, προσαρμόζοντας αυτόματα τις στρατηγικές παρεμβολής ή εξαπάτησης με βάση τα επίπεδα απειλής.Σε κατάσταση διασύνδεσης δύο επιπέδων, οι χρήστες μπορούν να επιλέξουν συνδυασμούς ραντάρ με φάσμα, ραντάρ με ηλεκτρο-οπτικό,ή το φάσμα με ηλεκτρο-οπτική με βάση τις πραγματικές καταστάσεις για την ευέλικτη αντιμετώπιση των απειλών από drones σε διαφορετικά σενάρια.
|
|
περιφερειακή προστασία
|
Το σύστημα Hai Dong Qing μπορεί να προστατεύσει αποτελεσματικά μεγάλες περιοχές.Η εκτεταμένη κάλυψή του και οι ισχυρές δυνατότητες παρακολούθησης και παρεμβολής του επιτρέπουν να παρέχει ολοκληρωμένη παρακολούθηση των ζωνών συναγερμού και των βασικών περιοχών., διασφαλίζοντας ότι οι κρίσιμες περιοχές παραμένουν ασφαλείς από τις απειλές των drones.
|
